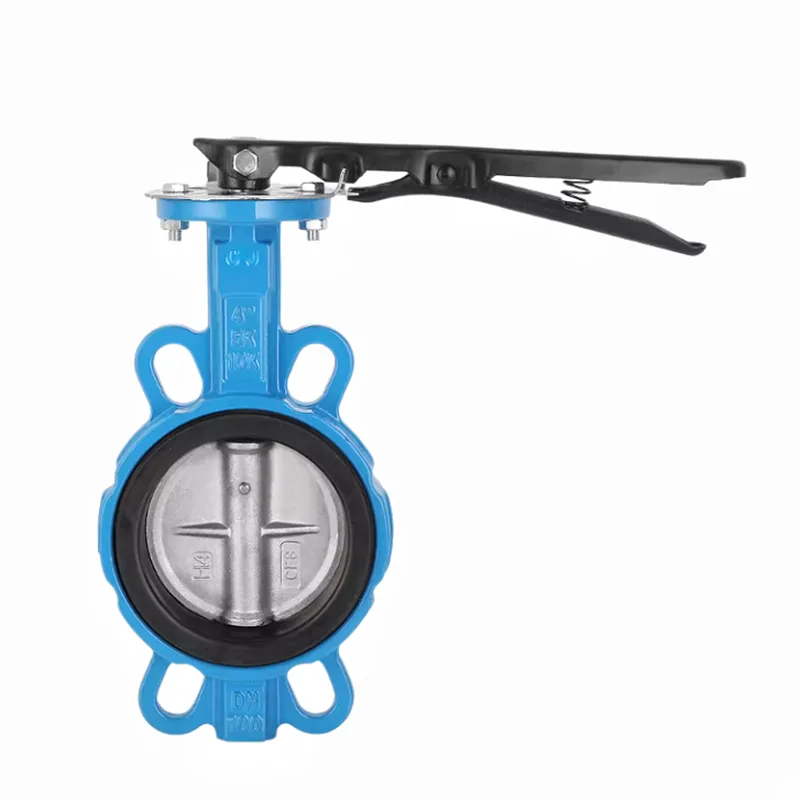

Manuaalinen läppäventtiili

Täydelliset tekniset tiedot, vakaa laatu ja nopea toimitus käsin toimivan läppäventtiilin löytäminen on yleinen haaste suunnitteluhankinnoissa. Vuosien valmistuskokemuksella Huadu tarjoaa yhden luukun ratkaisun, jolla on luotettava suorituskyky, täysikokoinen kattavuus ja vahva toimituskyky.

Tuotteen ominaisuudet

Nopea toiminta

Alhainen vääntömomentti vähentää käyttövoimaa noin 30 %

Nopea avaus/sulkeminen yksinkertaisella kahvalla

Ei vaadi monimutkaisia ​​työkaluja, mikä parantaa paikan päällä tapahtuvaa tehokkuutta

Manuaalinen Butterfly Valve soveltuu usein vaihdettaviin putkistojärjestelmiin

Kompakti & Kevyt

Kiekkorakenne säästää 30–50 % asennustilaa

Kevyt muotoilu vähentää kuljetus- ja työkustannuksia

Helppo asennus ilman monimutkaista laipan kohdistamista

Ihanteellinen projekteihin, joissa asennustila on rajallinen

Monipuoliset sovellukset

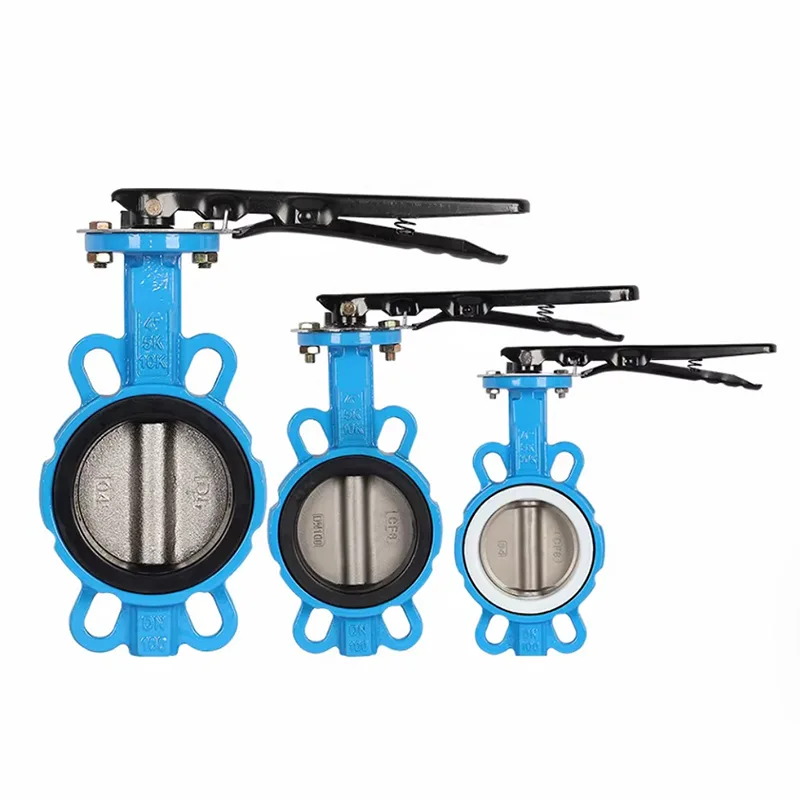

Kokoalue: DN40–DN1200 pienille ja suurille putkille

Paine: PN10 / PN16 (muokattavissa)

Lämpötila-alue: -20°C - 120°C

Sopii:

Vesihuolto ja viemäröinti

Viemärijärjestelmät

LVI-putket

Yleiset teollisuuden öljyaineet

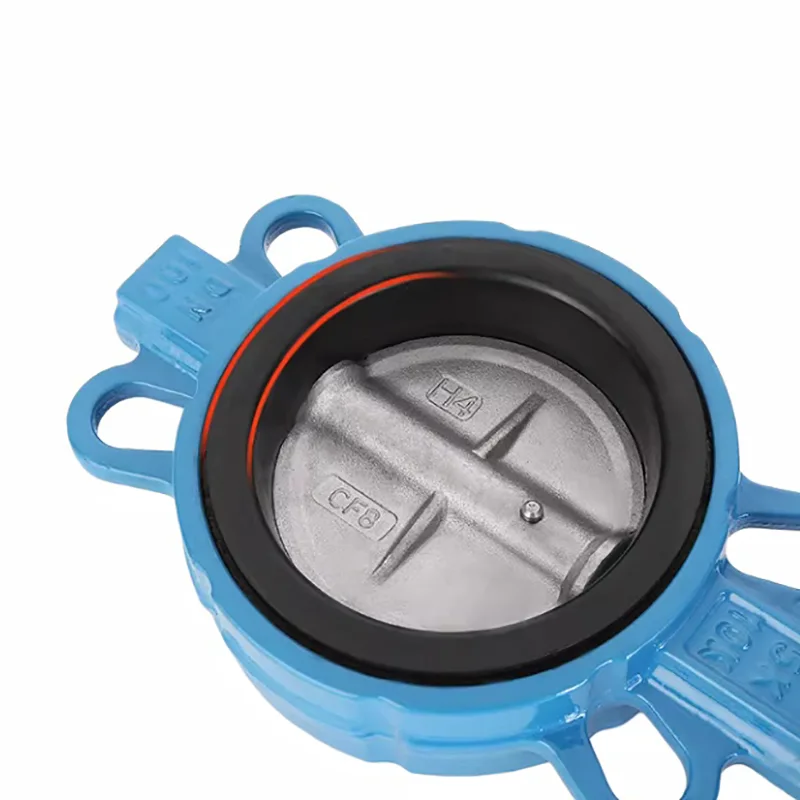

Valinnainen pehmeä tiiviste (ei vuotoa) tai kova tiiviste (korkean lämpötilan kestävyys)

Alhaiset kustannukset ja korkea arvo

40–50 % halvempi kuin samankokoiset luistiventtiilit

Suora toimitus tehtaalta – ei välikäsiä

Merkittäviä säästöjä halkaisijaltaan suurissa projektihankinnoissa

Pitkä käyttöikä (5+ vuotta) vähentää vaihtokustannuksia

Luotettava laadunvarmistus

Valmistettu JB/T8527 standardin mukaan

100 % lujuus ja tiivistystestit ennen toimitusta

Täysi laadunvalvontaprosessi raaka-aineista valmiisiin tuotteisiin

Vakaa suorituskyky minimaalisella vuoto- tai vikariskillä

Todistettu projektin suorituskyky

Manuaalista läppäventtiiliä käytetään laajasti kunnallisissa vesi- ja lämmitysprojekteissa

Joukkotilaukset (100+ yksikköä) sovellettiin onnistuneesti todellisissa projekteissa

Asennuksen jälkeen varmistettu, ettei vuotoja tai tukoksia ole

Vahvat asiakasviittaukset ja toistuvat ostot

Nopea toimitus ja yhden luukun toimitus

Yli 3000 tuotetta varastossa

Yleiset koot (DN50–DN200) toimitetaan 48 tunnin sisällä

Mukautetut suuret koot toimitetaan 3–5 päivää nopeammin kuin kilpailijat

Hätätilauksia tuetaan projektien viivästysten välttämiseksi

Mistä tiedän, onko manuaalinen läppäventtiili auki vai kiinni?

Kahvan asento:

Helpoin tapa tunnistaa manuaalisen läppäventtiilin tila on tarkistaa kahvan suunta. Kun kahva on yhdensuuntainen putkilinjan kanssa, venttiili on täysin auki; kun se on kohtisuorassa, venttiili on täysin kiinni.

Merkkikilpi:

Monet venttiilit on varustettu osoitinkilvellä, joka on merkitty 0° - 90°. Lukema 0° tarkoittaa, että venttiili on kiinni, kun taas 90° tarkoittaa, että se on täysin auki, mikä mahdollistaa nopean visuaalisen vahvistuksen.

Varren asento:

Manuaalinen läppäventtiilin varsi pyörii yhdessä sisäisen kiekon kanssa. Kun varren suunta on linjassa virtauksen kanssa, venttiili on auki; kun se on virtaussuunnan poikki, venttiili on kiinni.

Vohvelin tyyppi:

Laippojen väliin asennetuissa kiekkotyyppisissä venttiileissä sisäosat eivät ole näkyvissä, joten asento arvioidaan yleensä kahvan tai yläosassa olevan osoitinlevyn perusteella.

Kannen tyyppi:

Korvatyyppisissä venttiileissä on tyypillisesti selkeämmät asennusrakenteet ja merkinnät, mikä helpottaa auki- tai kiinni-tilan määrittämistä kahvan asennon tai ilmaisinnäytön kautta.
