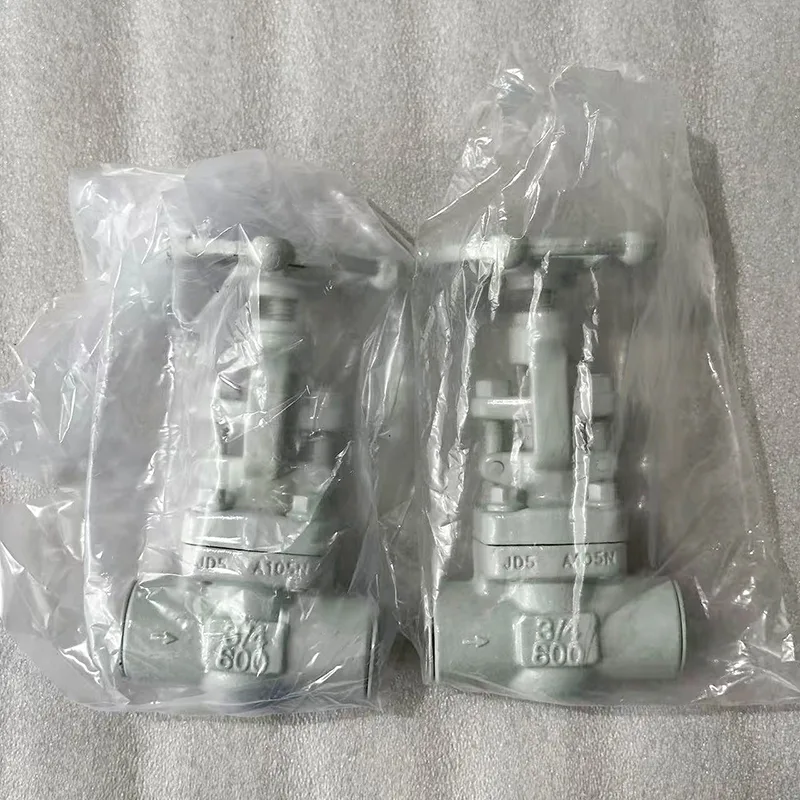

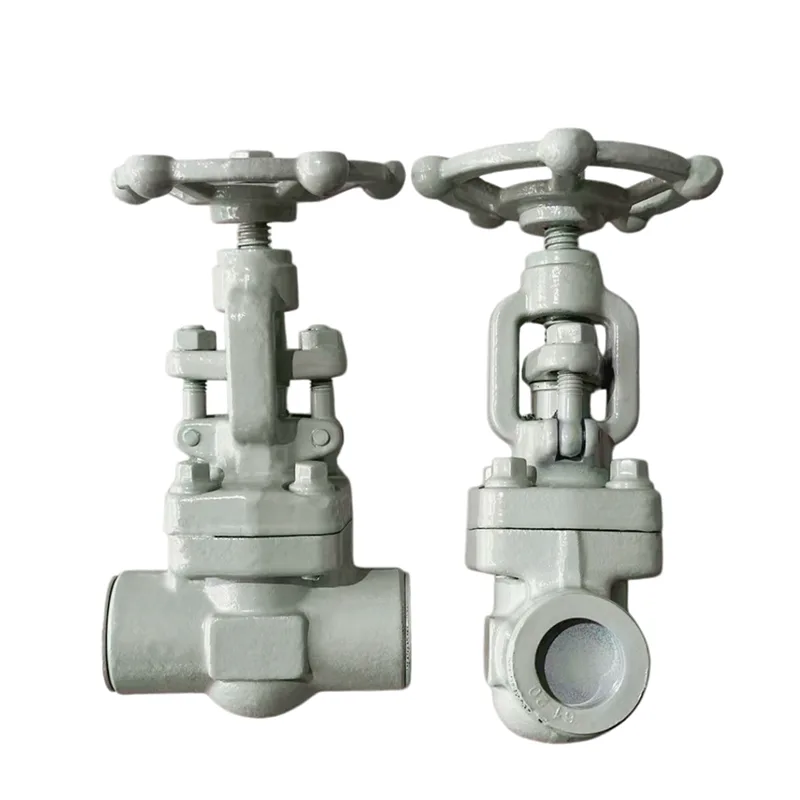

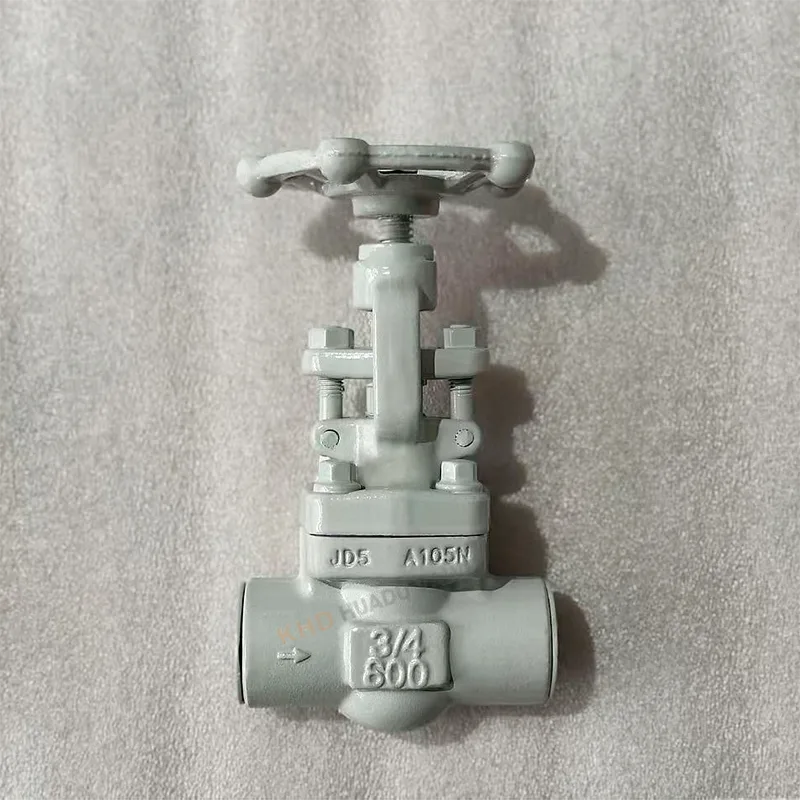

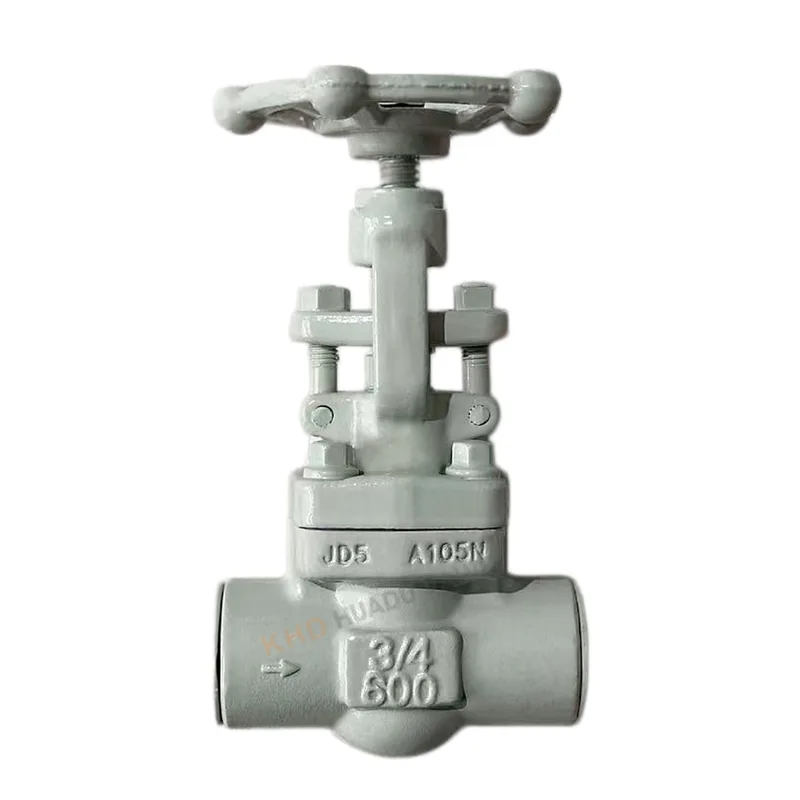

Pistorasiahitsattu taottu luistiventtiili

Pistorasiahitsattu taottu luistiventtiili on korkeapaineinen teollisuusventtiili, joka on suunniteltu putkilinjan sulkemiseen ja virtauksen säätöön. Huadu Valve Groupin valmistama se käyttää A105N taottua hiiliterästä ja soveltuu luokan 600 työolosuhteisiin. Sitä käytetään laajalti öljy-, kemian-, voima- ja korkeapainehöyryjärjestelmissä, joissa turvallisuus ja tiivistyskyky ovat kriittisiä. Pistorasiahitsattu taottu luistiventtiili varmistaa vakaan toiminnan ja pitkän käyttöiän vaativissa teollisuusympäristöissä.

Raaka-aine- ja rakenneedut

Korkealaatuinen taottu teräsrunko

Pistorasiahitsattu taottu luistiventtiili on valmistettu A105N taotusta hiiliteräksestä, mikä varmistaa:

Korkea lujuus ja tiheys

Erinomainen iskunkestävyys

Ei valuvirheitä, kuten huokosia tai hiekkareikiä

Tiukka materiaalitarkastus

Jokainen raaka-aineerä testataan spektrianalyysillä sen varmistamiseksi, että:

Tarkka kemiallinen koostumus

Ei kierrätettyjä tai huonolaatuisia materiaaleja

Vakaa mekaaninen suorituskyky

Pistorasia-hitsausliitännän edut

Pistokehitsattu taottu luistiventtiililiitäntätyyppi tarjoaa:

Vahva tiivistyskyky

Parempi korkeapaineen kestävyys kuin laipat

Pienempi vuotoriski kriittisessä järjestelmässä

Tekniset tiedot

Vakioparametrit

Koko: DN15-DN50 (tavallinen varasto)

Pressure Rating: Class 300 / Class 600

Materiaali: A105N taottu hiiliteräs

Tyyppi: Pistorasiahitsattu taottu luistiventtiili

Lämpötila-alue: -29°C - 570°C

Valmistusprosessi

Pistorasiahitsattu taottu luistiventtiili valmistetaan seuraavilla tavoilla:

Integroitu muotitaonta

Lämpökäsittely (normalisointiprosessi)

CNC-tarkkuustyöstö

Suorituskykyominaisuudet

Mikronitason tiivistyspinnan tarkkuus

Nollavuototiivistyskyky

Sujuva toiminta ilman tukoksia

Soveltuu korkean lämpötilan höyryjärjestelmiin

Sovellusalueet

Öljy- ja kaasuteollisuus

Pistorasiahitsattua taottua luistiventtiiliä käytetään laajalti:

Jalostamoiden putkistot

Öljyn siirtojärjestelmät

Maakaasulaitokset

Kemianteollisuus

Korkeapaineiset kemikaaliputket

Syövyttävän nesteen ohjausjärjestelmät

Reaktorin tulo-/poistojärjestelmät

Voimateollisuus

Höyryputket

Lämpövoimajärjestelmät

Lauhdeputket

Yleinen teollinen käyttö

Korkeapaineiset, halkaisijaltaan pienet putkistot

Laitteiden eristysjärjestelmät

Turvasulkusovellukset

Keskeiset ominaisuudet

FAQ

Mikä on pistorasia-hitsausliitäntä?

Muhvi-hitsaus on putkiliitosmenetelmä, jossa putki työnnetään upotettuun hylsyyn ja hitsataan sitten ulkopuolelta. Sitä käytetään yleisesti korkeapaineisissa, halkaisijaltaan pienissä järjestelmissä.

Jos kyseessä on hylsyhitsattu taottu luistiventtiili, putki työnnetään venttiilin päätyholkkaan ja hitsataan vahvaksi, vuotamattomaksi liitoksiksi.

Muhvi-hitsausliitoksen tärkeimmät ominaisuudet

Korkea lujuus ja paineenkestävyys

Erinomainen tiivistyskyky

Sopii pienille DN15-DN50 putkille

Pienempi vuotoriski verrattuna kierreliitoksiin

Yleinen öljy-, kaasu- ja höyryjärjestelmissä

Pitäisikö muhvihitsausventtiilit purkaa ennen hitsausta?

Kyllä, ehdottomasti. Ennen hylsyhitsatun taotun luistiventtiilin asentamista venttiiliä EI saa koota osittain hitsauksen aikana.

Oikea asennuskäytäntö:

Poista sisäiset osat, jos mahdollista (tai varmista, että venttiili on täysin auki)

Työnnä putki kokonaan pistorasiaan

Säilytä pieni laajenemisrako (~1,5-2 mm)

Suorita hitsaus vain ulkoiselle liitokselle

Anna jäähtyä ennen venttiilin käyttöä

Tärkeitä huomautuksia:

Vältä venttiilin rungon ylikuumenemista

Estä hitsauskuonan pääsy venttiilin onteloon

Varmista oikea kohdistus ennen hitsausta

Virheellinen hitsaus voi vahingoittaa tiivistepintoja ja lyhentää venttiilin käyttöikää.

Mitä eroa on OS&Y:llä ja pultatulla konepellillä?

Nämä ovat kaksi erilaista rakennemallia, joita käytetään luistiventtiileissä.

OS&Y (ulkoruuvi ja ike)

Varren kierre on venttiilirungon ulkopuolella

Näkyvä varren liike osoittaa auki/kiinni-tilan

Helpompi huolto ja käytön valvonta

Yleinen palontorjunta- ja teollisuusjärjestelmissä

Ruuvattu konepelti

Konepelti liitetään venttiilin runkoon pulteilla

Sisäinen varren muotoilu (ei ulkopuolelta näkyvissä)

Kompakti rakenne

Käytetään laajasti yleisissä teollisissa sovelluksissa

Yksinkertainen vertailu:

OS&Y = ulkoinen näkyvyys + helppo toiminnan valvonta

Pultattu konepelti = kompakti + kustannustehokas rakenne

Molempia tyyppejä voidaan käyttää hylsyhitsatussa taotussa luistiventtiilissä projektin vaatimuksista riippuen.
