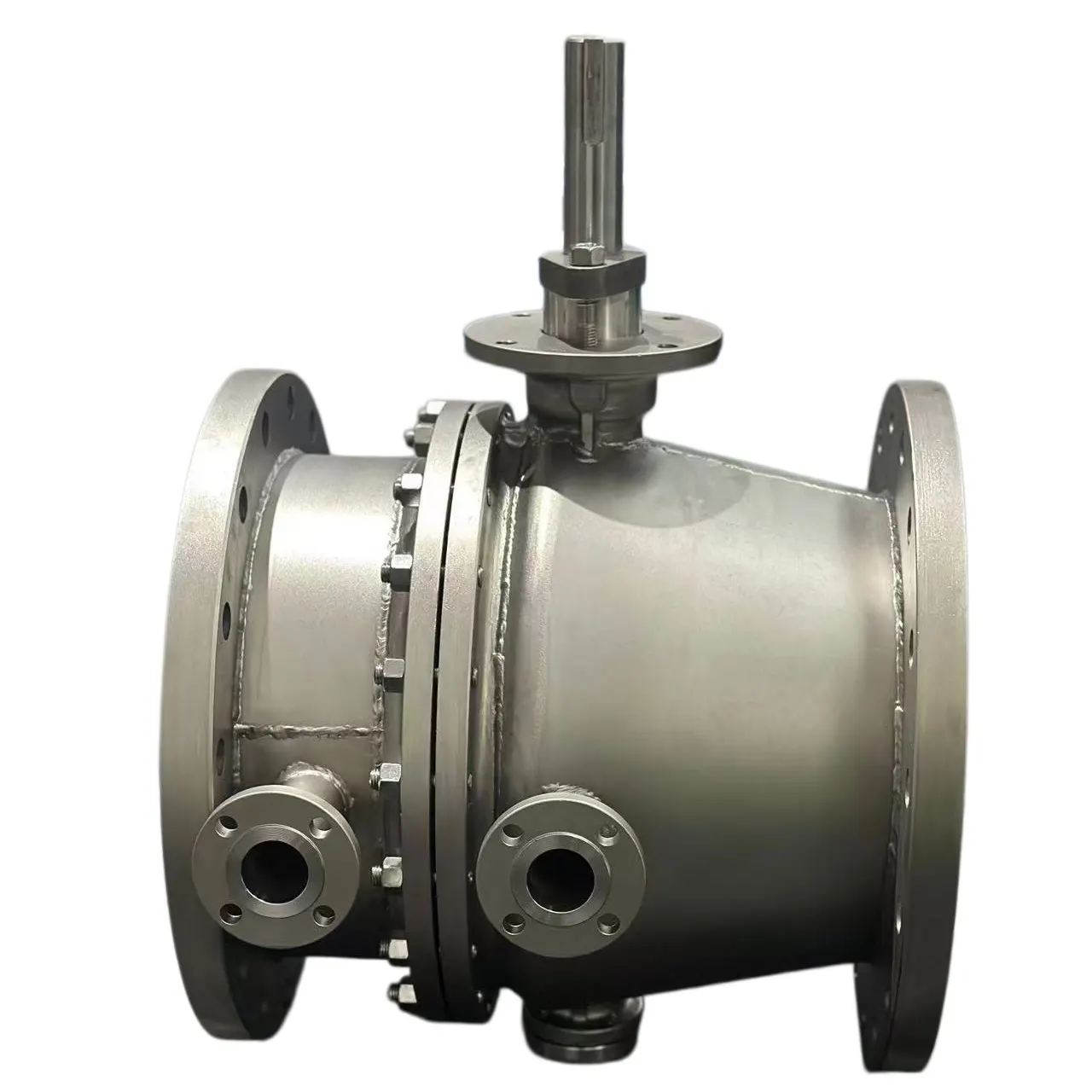

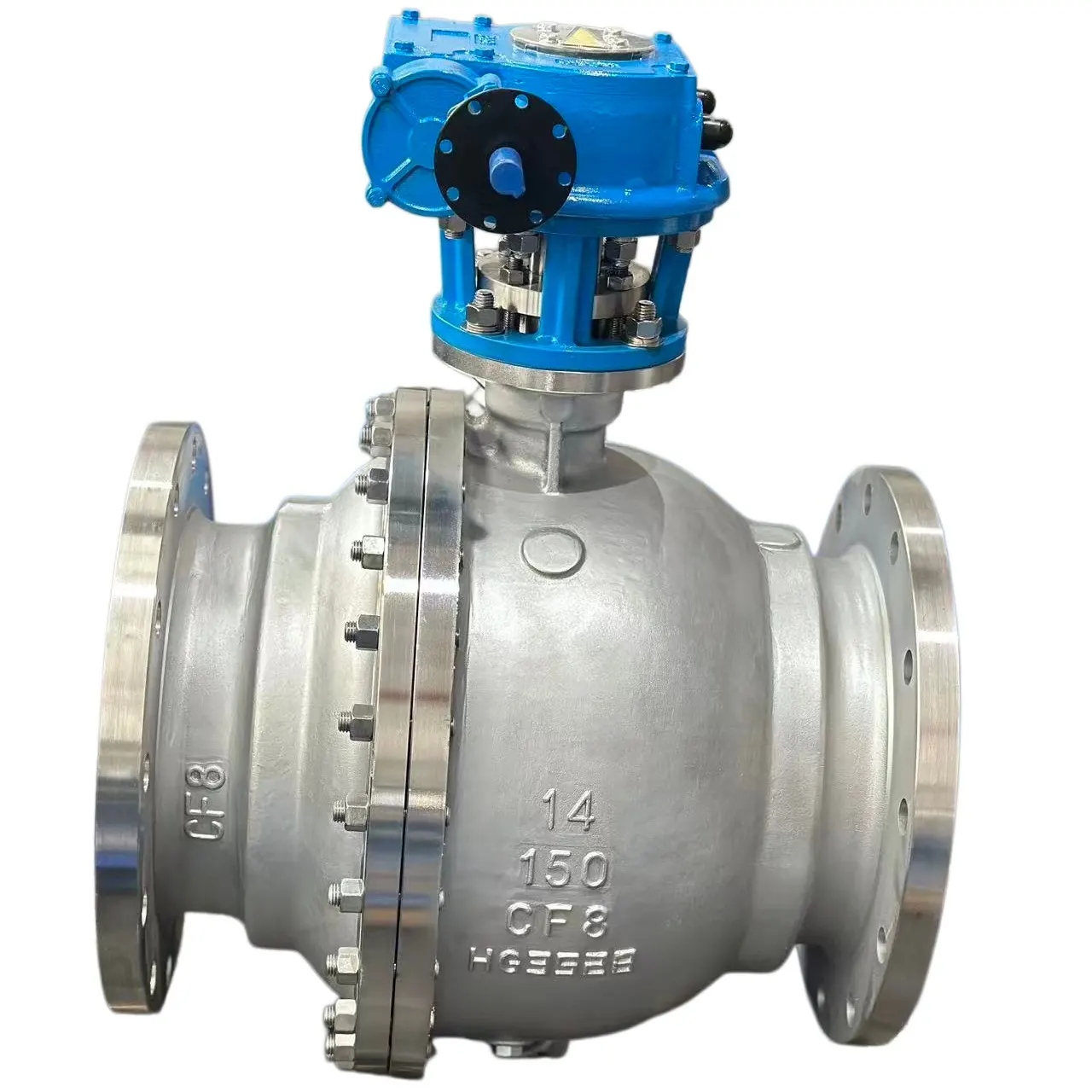

Ruostumattomasta teräksestä valmistettu kiinteä kuulaventtiili Taottu laipallinen palloventtiili

Tuotteen ominaisuudet

- Kiinteä pallorakenne, joka sopii suurireikäisiin ja korkeapaineisiin työolosuhteisiin.

- Taottu venttiilirunko, jossa on tiheä materiaali, korkea mekaaninen lujuus ja hyvä korroosionestokyky.

- Täysi porttirakenne, pieni virtausvastus, suuri virtauskapasiteetti, kätevä putkilinjan puhdistamiseen.

- Jousikuormitteinen kelluva istuin toteuttaa kaksisuuntaisen tiukan sulkemisen, alhaisen vuotonopeuden.

- Anti-blow out -varsirakenne, rakennettu antistaattiseen ja paloturvalliseen rakenteeseen, joka täyttää API 607:n.

- Itsekeventyvä istuin epänormaalille ontelon ylipaineelle käyttöturvallisuuden parantamiseksi.

- Alhainen käyttömomentti, tukee toistuvia avaus-sulkemisjaksoja pitkäaikaisen vakaan palvelun takaamiseksi.

Keskeiset attribuutit

Tuotteen rakenne

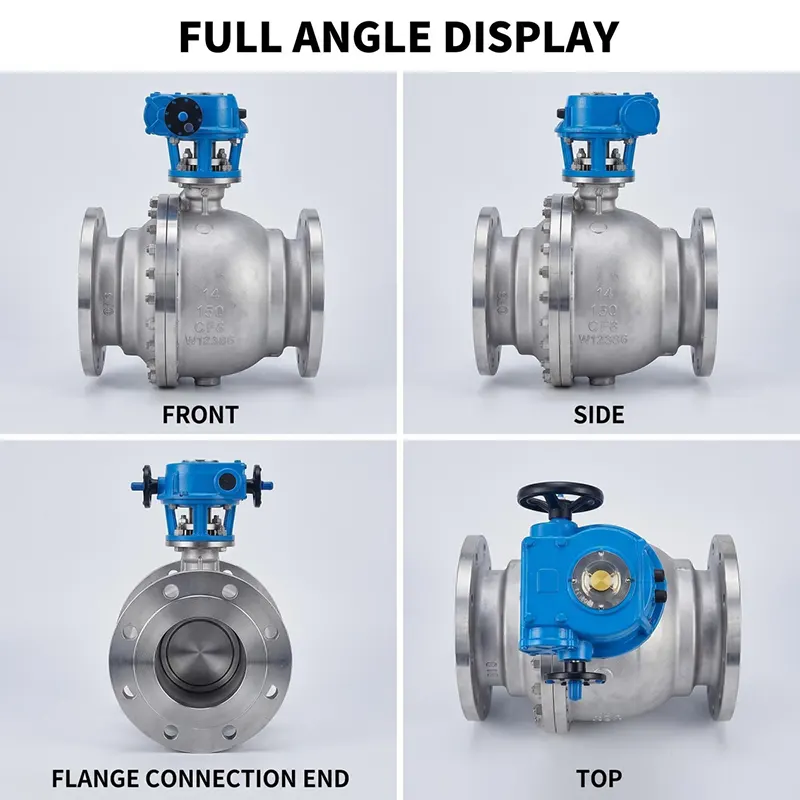

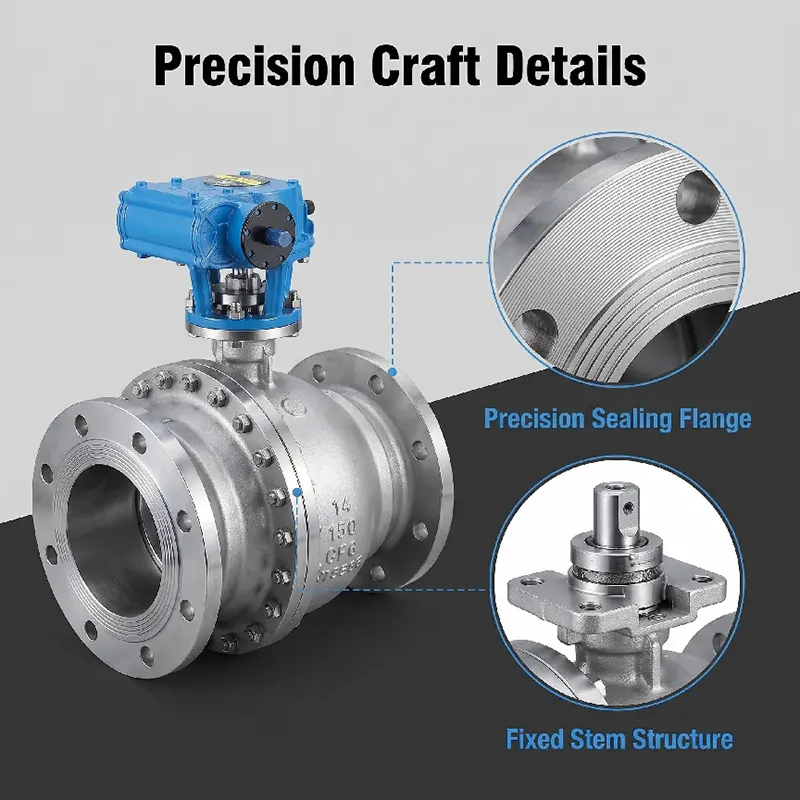

Tämä on ruostumattomasta teräksestä valmistettu kiinteä palloventtiili, taottu laipallinen palloventtiili. Palloa tukevat ylä- ja alaakselit sen sijaan, että se kelluisi istuinvoimalla. Tärkeimmät komponentit ovat taottu venttiilirunko, konepelti, kiinteä kuula, ylä- ja alaakselit, jousella esikuormitetut kelluvat istukat, puhalluksenestovarsi, laippaliitospäät ja ISO 5211 -yläasennuslevy toimilaitteille. Double block & bleed -toiminto voidaan toimittaa pyynnöstä. Laipan pintavaihtoehdot: RF, RTJ.

- Venttiilin runko / konepelti: taottu ruostumaton teräs A182 F304 / A182 F316L

- Pallo: Taottu ruostumaton teräs, kovakromipinnoitettu tai Stellite kovapintainen

- Varsi: A182 F316 ruostumaton teräs

- Istuimen tiiviste: PTFE / RPTFE pehmeälle tiivisteelle; Stellite 6 kovaseos metallin kovatiivisteille

- Tiiviste ja O-rengas: FKM, PTFE, räätälöity eri lämpötiloihin

- Pultit: B8 / B8M ruostumattomasta teräksestä valmistetut pultit

Paine- ja lämpötila-alue

- Paineluokka: PN16-PN100, luokka 150-luokka 2500

-Työlämpötila:

•Pehmeä tiivisteversio: -29℃ ~ +200℃

•Metallinen kovatiivisteinen versio: -29℃ ~ +425℃

-Testistandardi: API 598, kuoritesti 1,5 kertaa nimellispaine; istuintesti 1,1 kertaa nimellispaine

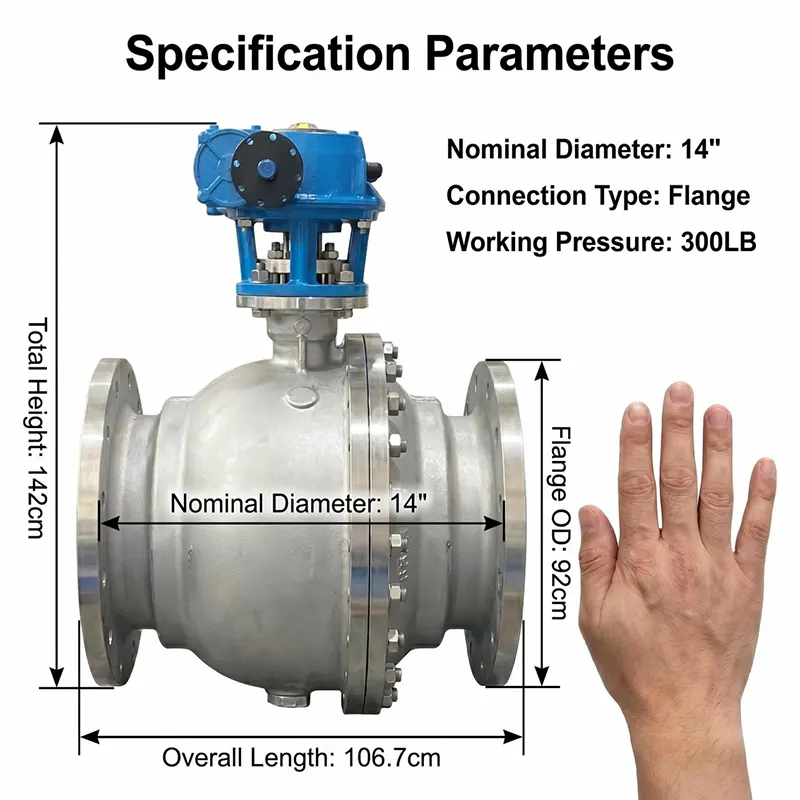

-Kokoalue: DN50-DN600 (NPS2"-NPS24")

Toimintatyypit

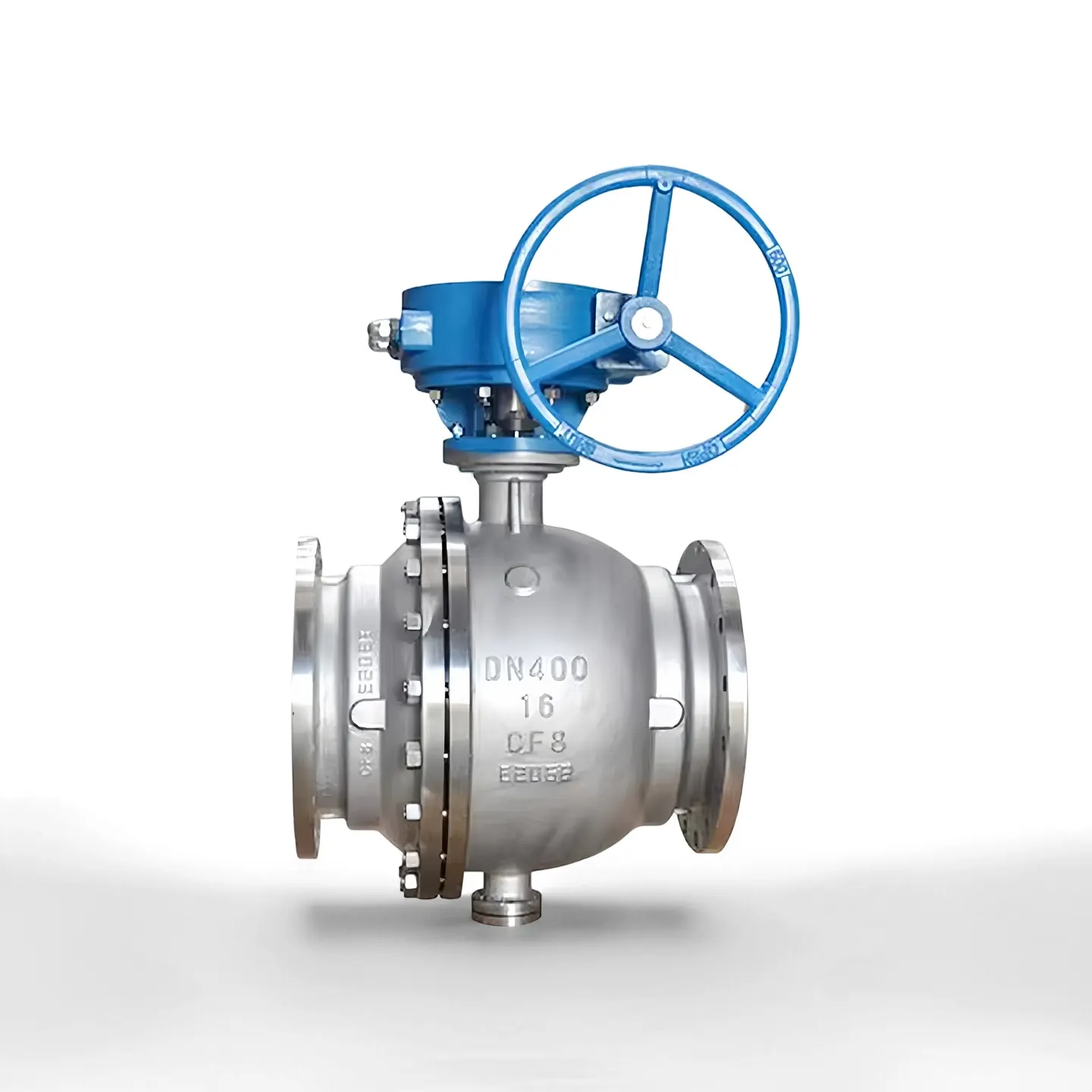

-Manuaalinen: Kierukkavaihteisto suuria vääntömomentteja varten

-Pneumaattinen: Yksitoiminen / kaksitoiminen pneumaattinen toimilaite, rajakytkimellä ja solenoidiventtiilillä

-Sähköinen: On-off-tyyppinen tai moduloiva sähkötoimilaite kauko-automaattiohjaukseen

-Hydraulinen/sähköhydraulinen käyttö tilauksesta

Kaikki toimilaitteet sopivat ISO 5211 -asennusalustaan.

Sovellukset

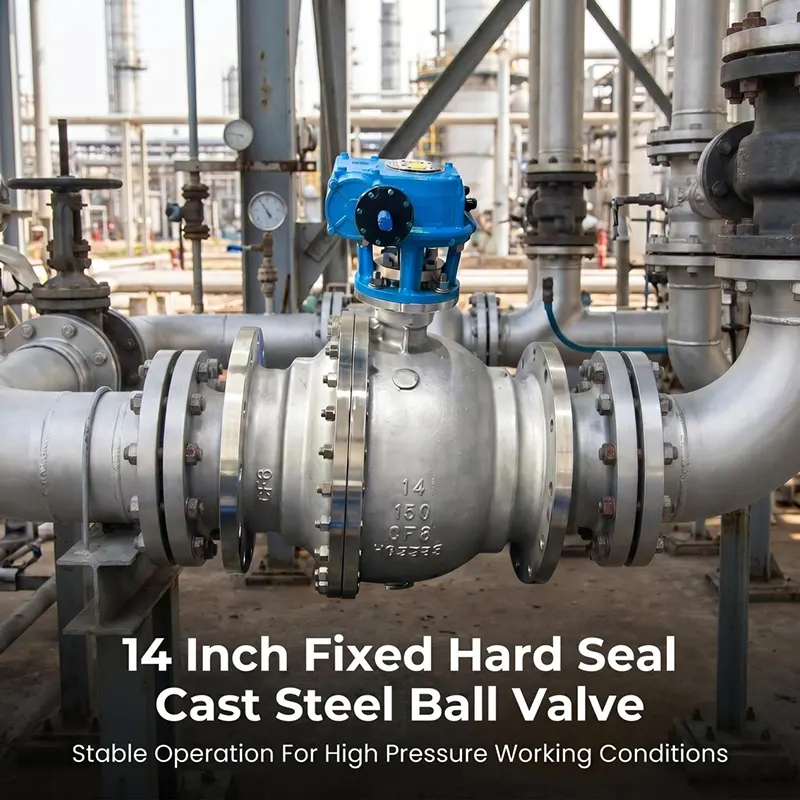

Laajalti hyväksytty nesteen, kaasun ja syövyttävän väliaineen on-off- ja eristyspalveluihin. Käytetään pääasiassa öljyn ja kaasun pitkän matkan putkistoissa, petrokemian tehtaissa, kemian käsittelyssä, sähköntuotannossa, vedenkäsittelyssä, LNG:ssä ja muissa raskaissa teollisuusprojekteissa.

Miksi valita ruostumattomasta teräksestä valmistettu kiinteä kuulaventtiili, taottu laipallinen palloventtiili?

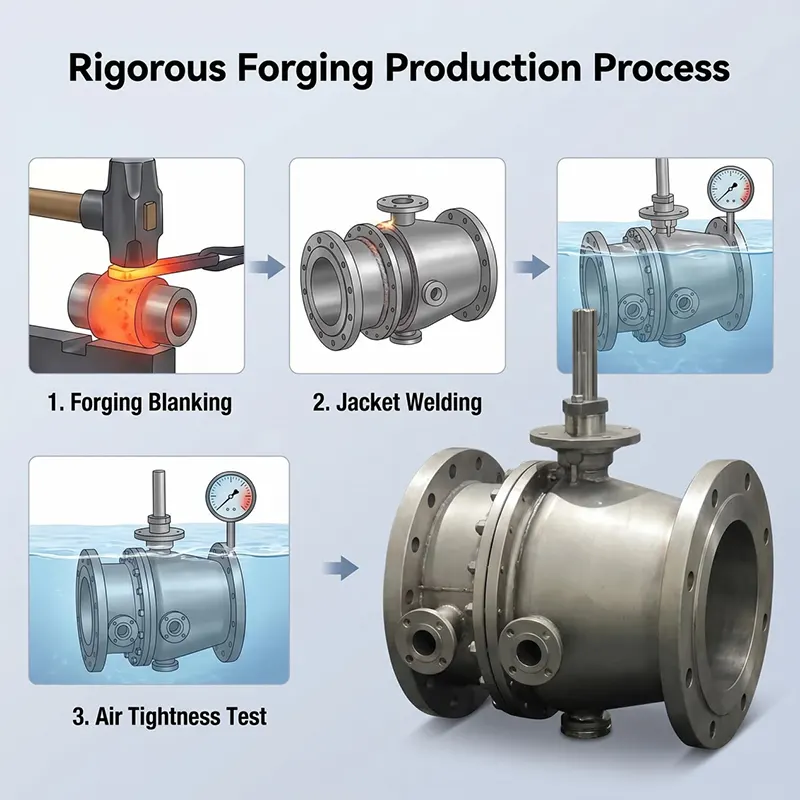

1. Ota käyttöön täysi taontaprosessi, sisäinen materiaali on tiivis ilman valuhuokoisuusvirheitä, sovi korkeapaineiseen raskaaseen putkistoon.

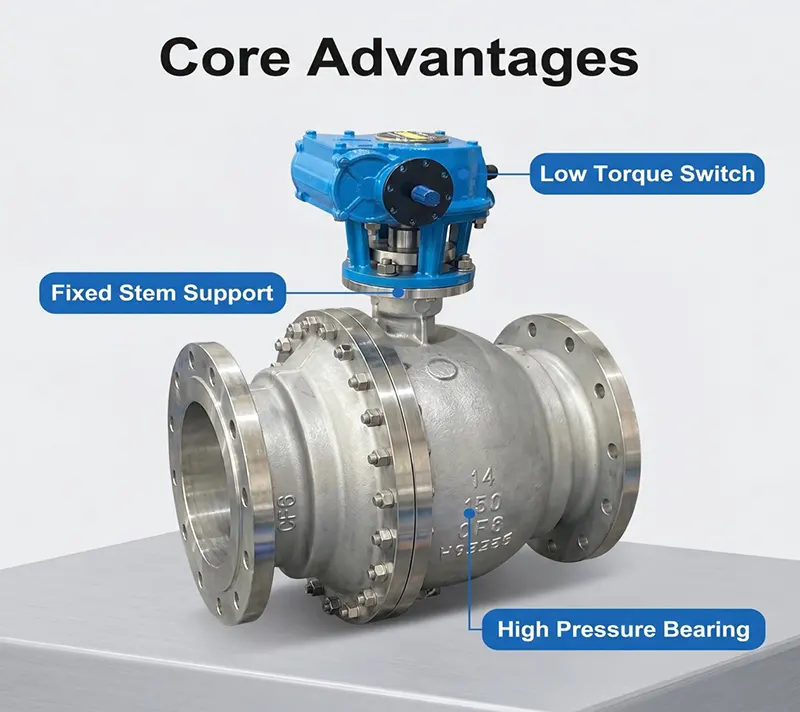

2. Kiinteä pallorakenne vähentää huomattavasti käyttömomenttia suurikokoisissa korkeapaineisissa työolosuhteissa.

3. Tiukka materiaalin tarkastus, jokainen venttiili läpäisee täyden hydrostaattisen ja kaasutiivisteen vuototestin ennen toimitusta.

4. Tukee kahta pehmeätiiviste- ja metallitiivisteversiota eri lämpötila- ja keskitason vaatimuksiin.

5. Tarjoamme täydellisen teknisen tuen, piirustusten tarkastelun ja myynnin jälkeiset ohjeet projektillesi.

Osto-opas

Ole hyvä ja anna alla tiedot lähettäessäsi kyselyä:

1. Nimelliskoko ja paineluokka

2. Käyttöväliaine, todellinen työlämpötila

3. Tiivisteen tyyppi: pehmeä tiiviste tai metalli kova tiiviste

4. Toimintatyyppi (kierukkavaihde / pneumaattinen / sähköinen jne.)

5. Vakiolaippa ja laippapintatyyppi (RF / RTJ)

6. Erityisvaatimus: paloturvallinen, DBB-toiminto, korroosionestokäsittely jne.

Insinöörimme tarjoaa oikean ehdotuksen työehtosi mukaan.

Pakkaus & Toimitus

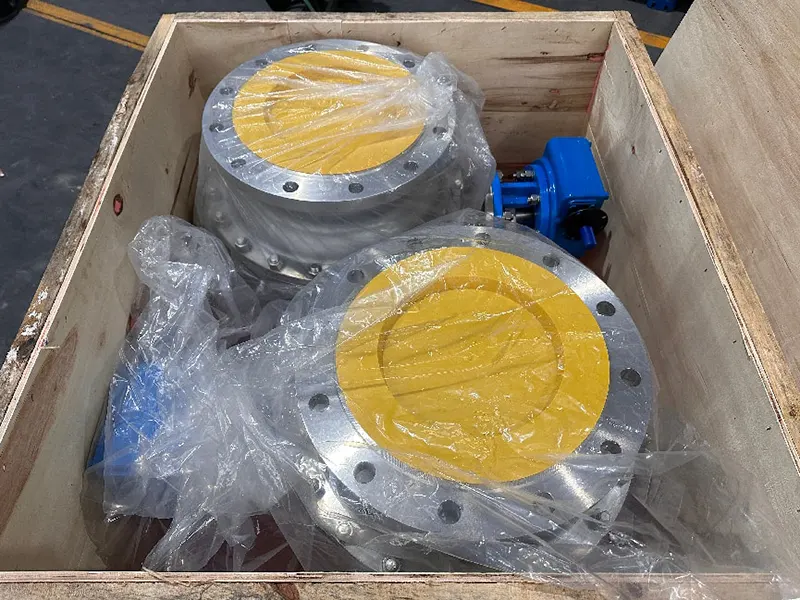

Jokainen venttiili puhdistetaan ja suojataan ennen pakkaamista. Venttiiliportit on tiivistetty muovikorkilla, jotta sisäontelo pysyy puhtaana. Venttiilit on pakattu merirahtia varten soveltuviin massiivivanerilaatikoihin. Tuemme EXW-, FOB-, CIF-, DAP- ja muita kauppaehtoja. Tavarat voidaan toimittaa määrättyyn satamaan tai varastoon.

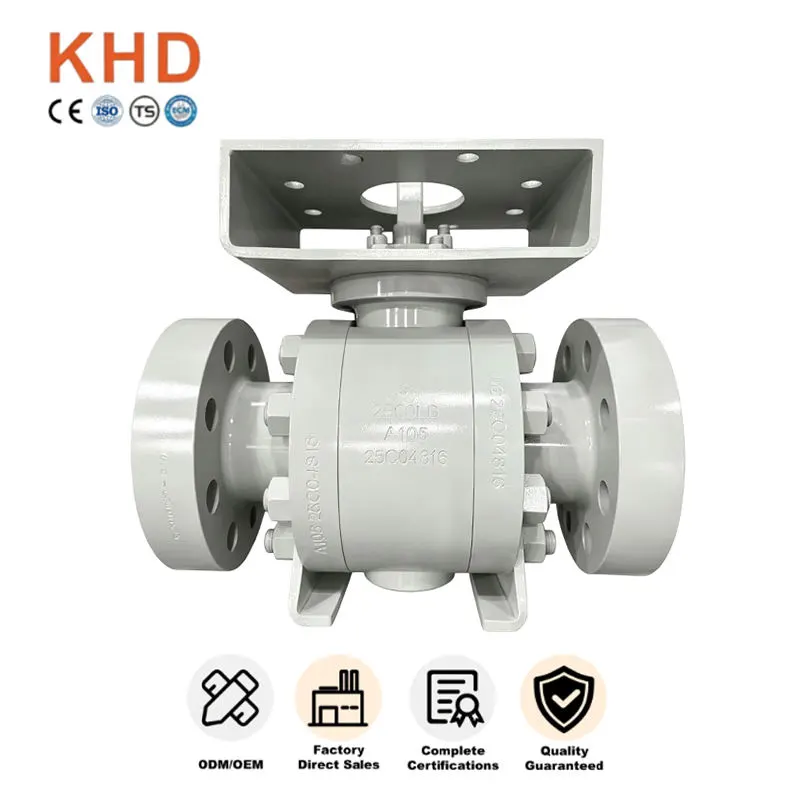

OEM & ODM

Hyväksymme OEM- ja ODM-tilaukset. Voimme räätälöidä runkomateriaalia, tiivistemateriaalia, laippastandardia, erityistä jatkovartta, erikoismaalausta ja logomerkintää asiakkaan piirustuksen tai teknisen vaatimuksen mukaan. Joustava MOQ projektitilauksille.

Tarkastus ja testaus

Jokainen venttiili käy läpi koko alueen tarkastuksen ennen toimitusta API 598 -standardin mukaisesti.

- Raaka-aineen saapumisen tarkastus: materiaalin kemiallisen koostumuksen ja mekaanisten ominaisuuksien tarkistus, materiaalin jäljitettävyyttä koskeva kirjaus.

- Kuoren hydrostaattinen testi: 1,5-kertainen nimellispaine venttiilirungolle ja konepellille.

- Istuimen vuototesti: 1,1-kertainen nimellispaine, vesi tai typpiväliaine.

- Silmämääräinen tarkastus, mittatarkastus, maali- ja pintakäsittelyn tarkastus.

- Kolmannen osapuolen instituutin, kuten SGS, BV, suorittama todistajakoe hyväksytään asiakkaan pyynnöstä.

- Täysi joukko asiakirjoja, mukaan lukien MTC-materiaalitestitodistus, vesitestiraportti ja vaatimustenmukaisuustodistus, voidaan toimittaa.

Asennus- ja huolto-opas

- Puhdista putkisto huolellisesti ennen asennusta poistaaksesi hitsauskuona, hiekka ja roskat, jotta vältät tiivistepinnan vahingoittumisen.

- Asenna venttiili oikeaan virtaussuuntaan, kiristä laippapultit ristikkäin ja tasaisesti.

- Älä pidä venttiiliä puoliavoin asennossa pitkän varastoinnin tai käyttötilan aikana.

- Säännöllistä käyttöä varten suorita täysi iskun avaussulkujakso säännöllisesti estääksesi tiivisteen tarttumisen.

- Tarkista laippaliitos, varren tiiviste ulkoisten vuotojen varalta rutiinityöpaikan tarkastuksen aikana.

- Vaihda kuluneet tiivisteosat suunnitellun sammutuksen aikana; käytä työväliaineellesi sopivaa tiivistemateriaalia.

- Jos varusteena toimilaite, tarkista toimilaitteen vääntömomentti ja rajakytkimen tila säännöllisesti.

Myynnin jälkeinen palvelu

-Takuuaika: 12 kuukauden takuu, joka lasketaan lähetyspäivästä, valmistusvirheiden varalta.

- Tarjoamme teknistä tukea, mukaan lukien piirustusten tarkistus, parametrien vahvistus ja toimintaohjeet.

-Insinööritiimimme vastaa teknisiin tiedusteluihin 24 työtunnin sisällä.

- Varaosat (istuimet, tiivisteet, varren tiiviste) ovat tilattavissa uudelleen.

-Isokokoisille projektitilauksille voidaan järjestää tekninen konsultointi paikan päällä.

Huomautus: Takuu EI kata vaurioita, jotka ovat aiheutuneet väärästä asennuksesta, virheellisestä käytöstä tai väärästä materiaalikunnosta.

Aiheeseen liittyvät suositellut tuotteet

- Kelluva palloventtiili (2 kpl / 3 kpl ruostumattomasta teräksestä valmistettu palloventtiili)

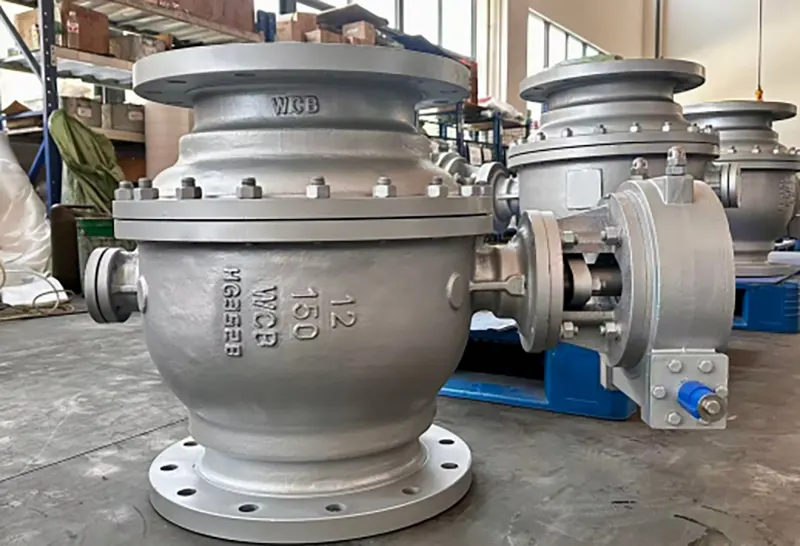

- WCB hiiliteräksinen kiinteä palloventtiili

- Vaippaeristetty kiinteä palloventtiili korkeaviskositeettiselle aineelle

- Palloventtiili pneumaattisella / sähköisellä täydellisellä toimilaitesarjalla

-Metallinen kovatiivisteinen kiinteä palloventtiili korkean lämpötilan huoltoon

Tehtaamme vahvuus

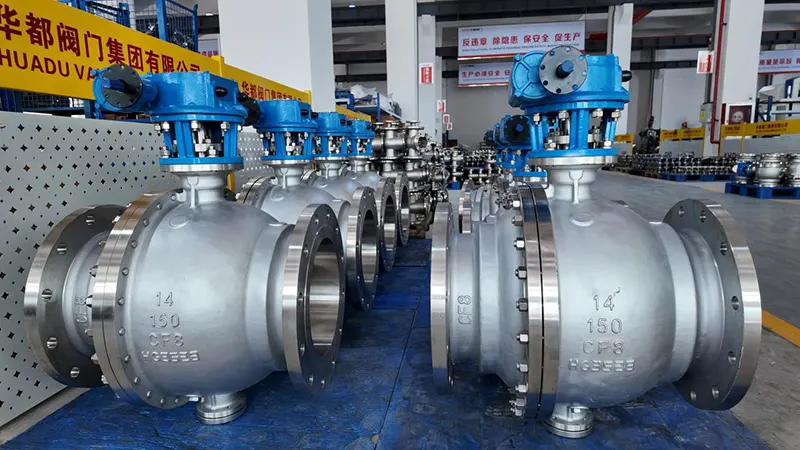

Huadu Valve Group sijaitsee Wenzhoussa Kiinassa ja on erikoistunut teollisuusventtiilien suunnitteluun, taontamiseen, koneistukseen ja kokoonpanoon. Omistamme täydellisiä tuotantolinjoja, mukaan lukien taontapaja, CNC-työpaja, kokoonpanotyöpaja ja riippumaton testilaboratorio. Kaikki kriittiset tuotantoprosessit viimeistellään itse, ei täysin ulkoistettu. Meillä on runsaasti kokemusta ulkomaisista öljykaasu-, petrokemian- ja vesihuoltoprojektitilauksista. Tuotteitamme viedään Kaakkois-Aasiaan, Lähi-itään, Eurooppaan ja muille alueille.

Soita ja kysy

Lähetä meille yksityiskohtaiset käyttöolosuhteet, mukaan lukien koko, paine, väliaine, lämpötila, toimintatyyppi ja erityisvaatimukset. Tekninen tiimimme arvioi ja laatii sinulle virallisen tarjouksen pian. Tervetuloa näytetilaus ja suuri projektiyhteistyö.
