Ruostumattomasta teräksestä valmistettu manuaalinen palloventtiili

Ruostumattomasta teräksestä valmistettu manuaalinen palloventtiili on käsikäyttöinen eristys- ja säätöventtiili, joka on suunniteltu nesteen ohjaukseen paikan päällä. Huadu Valven tehtaalla valmistettu se hyödyntää korkealaatuista ruostumatonta terästä erilaisissa ei-äärimmäisissä teollisissa työstövälineissä.

Sitä käytetään runsaasti vedenkäsittelyssä, kevyissä kemikaaleissa, elintarvikelääkkeissä, rannikkomeren ja yleisissä tehdasputkissa, joissa hygieniaa, ruosteenestokykyä ja tehotonta toimintaa arvostetaan suuresti.

Tämä manuaalinen palloventtiili säilyttää tasaisen suorituskyvyn myös jatkuvassa syklisessä käytössä vaikeissa laitosympäristöissä.

Keskeiset attribuutit

Raaka-aine- ja rakenneedut

Miksi ruostumaton teräs erottuu venttiilirungoista

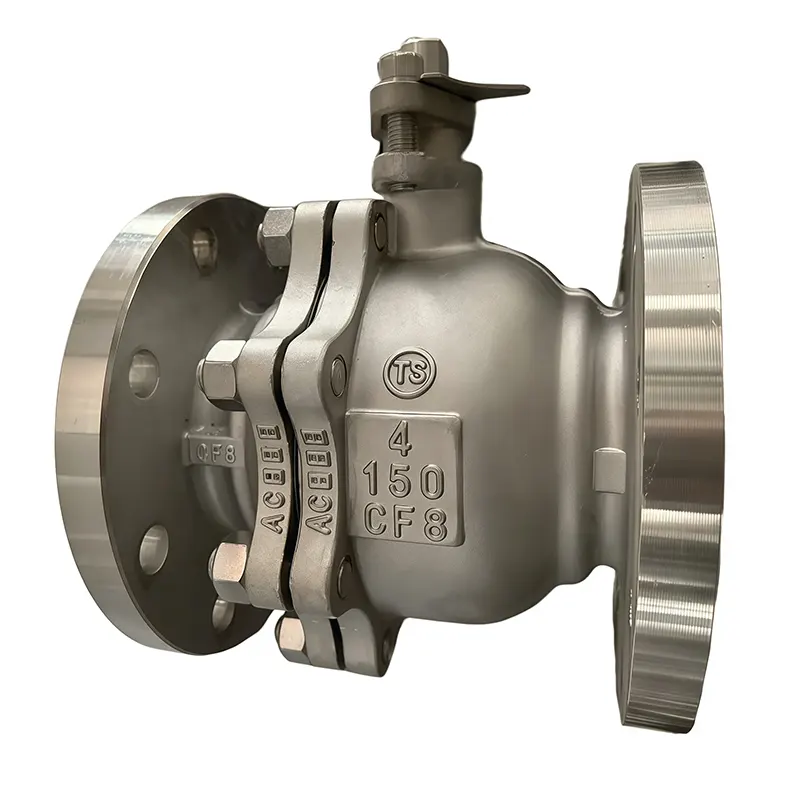

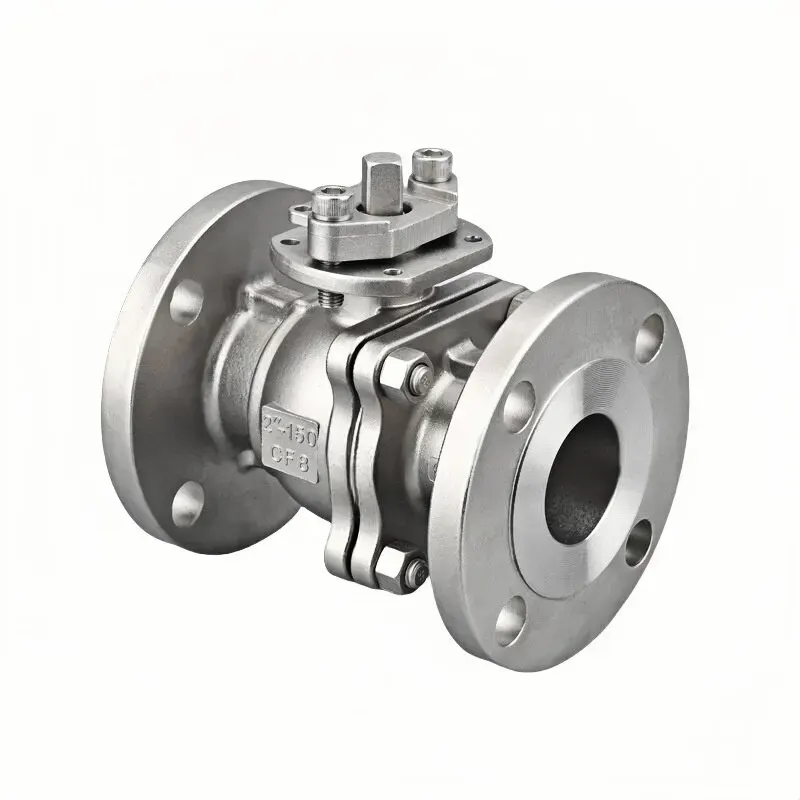

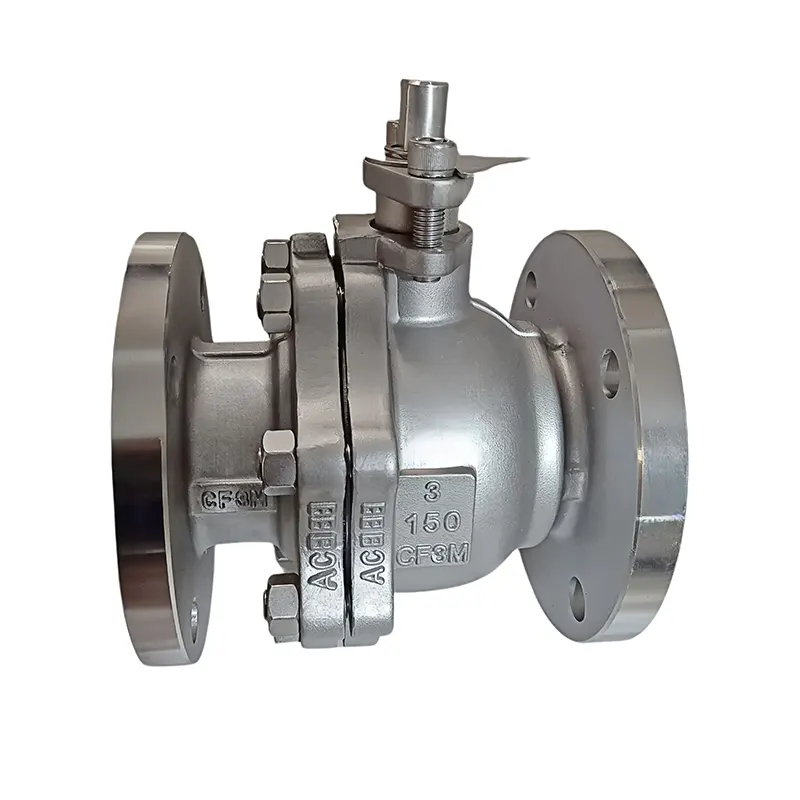

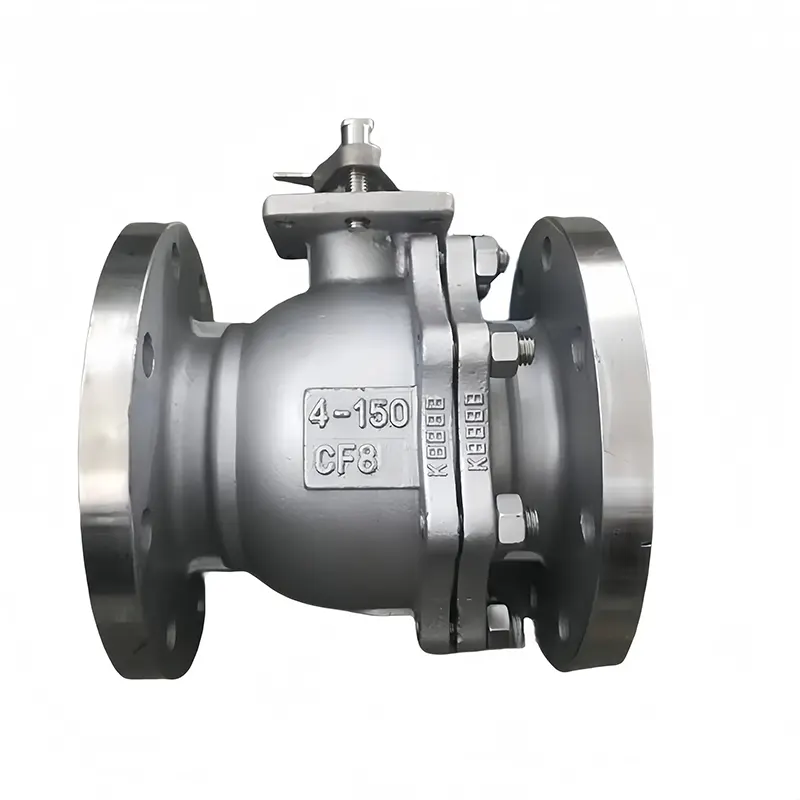

Manuaalinen palloventtiilimme on taottu/valettu huolellisesti valitusta ruostumattomasta teräksestä SS304 ja SS316 (CF8 / CF8M valulaadut).

Perushiiliteräksen sijaan ruostumaton teräs tuo luontaisen kestävyyden ruostetta, hapettumista ja lievää kemiallista hyökkäystä vastaan. Tämä tekee siitä ihanteellisen kosteisiin laitospajoihin, rannikkoasennuksiin ja lievästi syövyttäviin prosessinesteisiin.

Kehittyneet yksiosaiset muotoilutekniikat poistavat piilotetut sisäiset viat, kuten puhallusreiät tai hiekkasulkeumat. Valmis runko tarjoaa vankan mekaanisen lujuuden, hyvän iskunsietokyvyn ja vakaan paineensietokyvyn. Pitkäkestoinen käyttö ei helposti aiheuta rungon muodonmuutoksia tai nivelen vuotamista, mikä pienentää laitoksen yleisiä ylläpitokustannuksia.

SS316-variantti on erinomainen, kun mukana on kloridia tai suolaa sisältäviä nesteitä. Tavallisille vesi-, ilma- ja kaasulaitoksille SS304 on edelleen tasapainoinen, budjettia säästävä valinta useimmille ulkomaisille ostajille.

Jäykän raaka-aineen tarkastus

Jokainen saapuva materiaalierä läpäisee laboratoriotarkastukset varmistaakseen:

- Kemiallinen koostumus vastaa tiukasti SS304 / SS316 / CF8 / CF8M vaatimuksia

- Ei kierrätettyä tai huonompaa korvaavaa materiaalia

- Tasaiset mekaaniset ominaisuudet selviytymään todellisista työmaan olosuhteista

Floating Ball Manual Architecture Edge

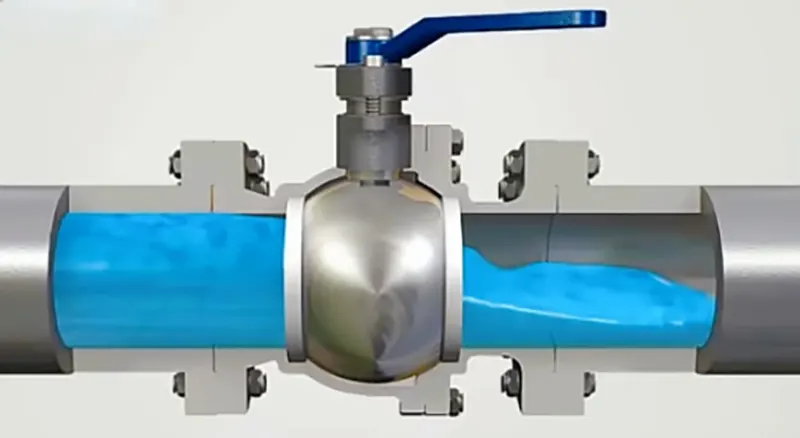

Käytämme todistettua kelluvan pallon periaatetta yhdistettynä ihmisystävälliseen käsivivuun, joka on suunniteltu sivuston todelliseen käytettävyyteen:

-Täysin manuaalinen käyttö: ei sähköä, ei tarvita ilmansyöttöä; vältät ylimääräiset apulaitteet ja niihin liittyvät vikariskit

- Helppo asennus, intuitiivinen käyttö ja alhainen este huoltotyössä

-Optimoitu täysreikäinen virtausreitti vähentää virtauksen turbulenssia, mikä mahdollistaa tasaisen väliaineen läpimenon ilman tarpeetonta painehäviötä

- Tarkasti yhdistetyt PTFE-istuimet ja kiillotettu kelluva pallo takaavat tiukan sulkeutumisen nimellispainelämpötilan sisällä

- Kentällä valinnainen lukittava kahva rajoittaa satunnaista pyörimistä ja estää tehokkaasti paikan päällä olevien henkilöiden tahattomat väärinkäytökset

-Suunniteltu täysin auki / täysin kiinni eristyskäyttöön; pitkittynyttä kuristusta puoliavoin asennossa ei suositella.

Joustavat liitäntävaihtoehdot erilaisiin putkistoihin

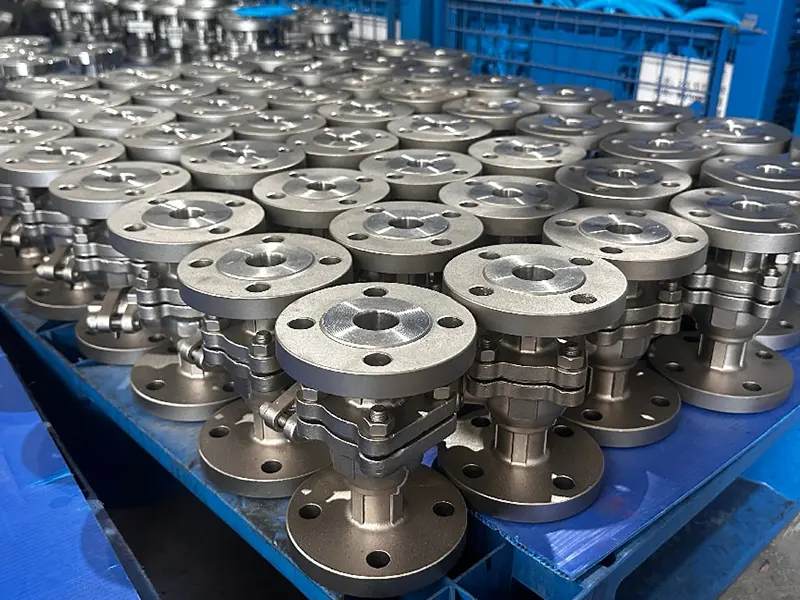

Saatavilla on useita päätykonfiguraatioita: kierrepäät, laipalliset päät, saniteettipikaliittimet.

- Laaja kokospektri, joka kattaa 1/2" jopa 4 tuumaa, yhteensopiva useiden paineluokkien kanssa

- Toimii yhtä hyvin pienireikäisille instrumenttilinjoille ja suuren virtauksen pääputkiston eristykseen

- Valmistettu ASME B16.34 -standardin mukaisesti, vaihdettavissa yleisten maailmanlaajuisten putkistojen kanssa

- Suunnittelutiimimme osaa arvioida asiakkaiden piirustuksia ja kehittää räätälöityjä ratkaisuja ei-standardin mittavaatimuksiin.

Hyvin harkittu tiivistysjärjestelmä

Tiivistyskokoonpano on viritetty pitkäkestoiseen kenttäkestävyyteen:

- Itsevoiteleva PTFE-istuin vähentää kitkaa vivun pyörimisen aikana ja suojaa kiiltävää pallon pintaa kulumiselta

- Kaksisuuntainen tiivis sulkutoiminto vedelle, öljylle, kaasulle ja lievästi syövyttäviä prosessinesteitä varten

- Optimoitu karan tiivistejärjestely estää hajavuotoa venttiilin akselia pitkin

- Likaantumisenesto, kalkkia estävä ominaisuus säilyttää keskimääräisen puhtauden ja sopii täydellisesti hygieenisiin tuotantoskenaarioihin.

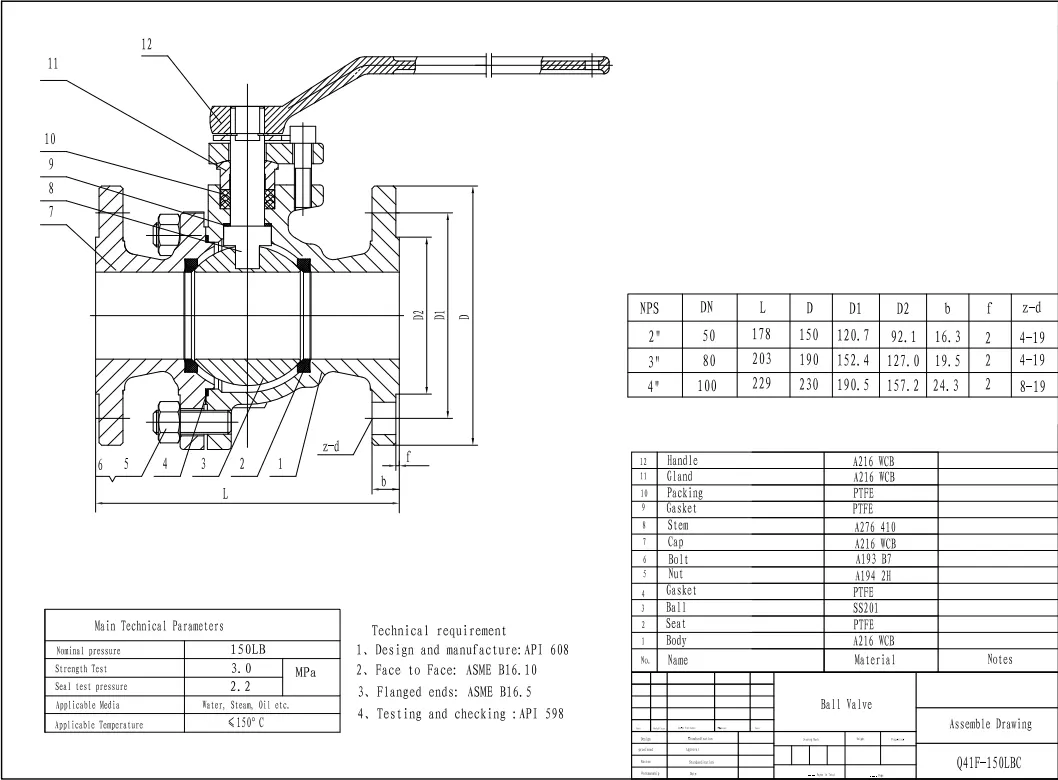

Tekniset tiedot

Vakioparametrit

Koko: 1/2"-4" (varastotuotteita saatavilla)

Paineluokka: PN16 / PN25 / PN40/PN64/PN100

Rungon materiaali: SS304(CF8), SS316(CF8M)

Venttiilin tyyppi: ruostumattomasta teräksestä valmistettu käsikäyttöinen palloventtiili

Liitäntämuoto: Kierre / Laippa / Saniteettipuristin

Käyttölämpötila: -20°C ~ 180°C (riippuu istuinyhdisteestä)

Valmistuksen työnkulku

Ruostumattomasta teräksestä valmistettu manuaalinen palloventtiilimme käy läpi täydelliset tuotantovaiheet:

- Ruostumattoman teräksen tarkkuusvalu / taonta

-Lämpökäsittely materiaalin mekaanisten ominaisuuksien stabiloimiseksi

- Erittäin tarkka CNC-työstö palloille, tiivistyspinnoille ja liitospäille

- Täysi yksikkökokoonpano käsivivulla; lukittava kahva asennetaan pyynnöstä

Suorituskyvyn kohokohdat

- Erinomainen ruosteen- ja korroosionkestävyys

- Täysreikäinen muotoilu minimaaliseen painehäviöön

- Luotettava kaksisuuntainen tiivis suljin nesteille ja kaasuille

- Tehoton manuaalinen käyttö, hyvä sopeutumiskyky

- Kahvan lukitustarvike väärinkäytösten estämiseksi

- Kansainvälisten ASME B16.34 putkistostandardien mukainen

Sovellusalueet

Vedenkäsittelysektori

Ruostumattomasta teräksestä valmistettua manuaalista palloventtiiliä käytetään laajalti:

-Kuntien vesihuolto- ja puhdistusputkiverkostot

- Kiertovesi- ja jäteveden apupiirit

-Puhdas vesiputkien eristys ja kytkentäpisteet

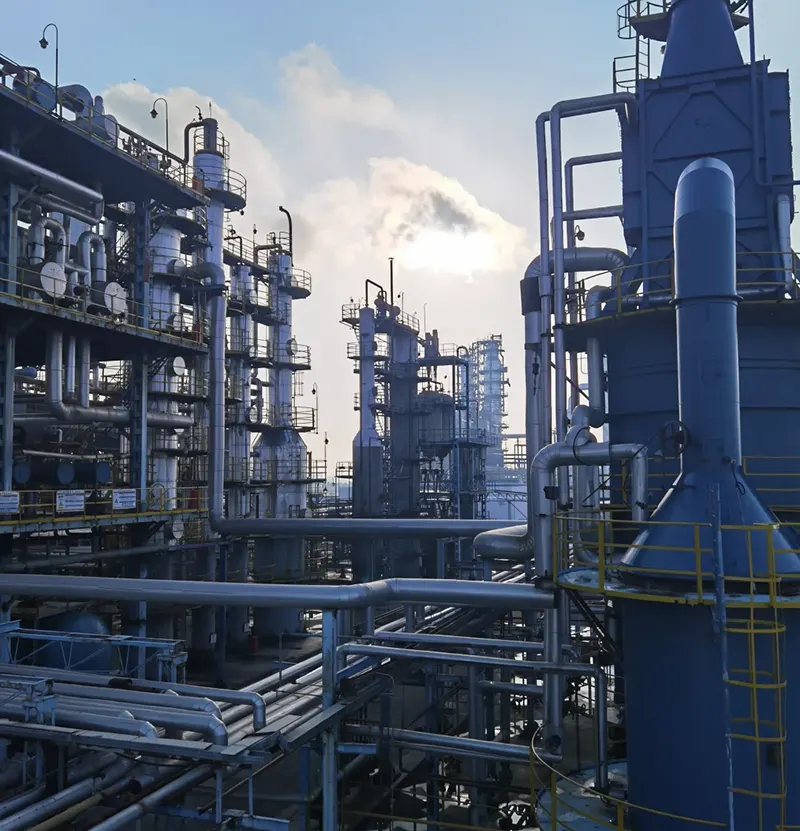

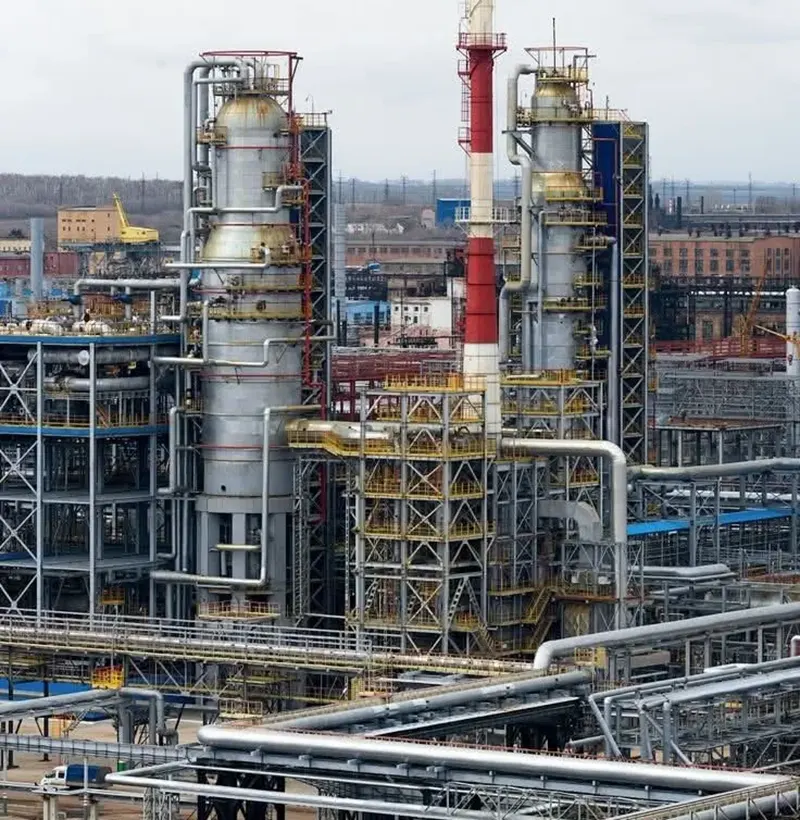

Kemian ja petrokemian ala

- Yleinen kevyt kemiallinen prosessiputkisto

- Lievästi syövyttävän nesteen säätösilmukat

- Petrokemian tehtaiden apuputkiverkostot

Ruokajuoma- ja lääketeollisuus

- Ruoan ja juoman tuotantolinjojen saniteettiputket

- Prosessiputket lääkepajoissa

- Hygieeninen nesteen siirto, jossa kontaminaatiovapaa on pakollinen

Meri- ja yleiset teollisuusskenaariot

- Rannikko- ja lähellä rannikkomeren putkistojärjestelmiä

- Apusilmukan ohjaus koneurakoitsijan työmaaprojekteihin

- Nopeasti liikkuva varavarasto paikallisille jakelijoille ja tehdashuoltotöihin

Käyttövinkkejä paikan päällä ja maailmanlaajuinen projektituki

Käyttöiän maksimoimiseksi: Puhdista hitsauskuona ja kiinteät roskat putkistojen sisällä ennen asennusta. Älä käytä raa'aa voimaa käsivipuun. Suorita määräajoin täysi iskujakso estääksesi tiivisteen tarttumisen pitkän staattisen valmiustilan jälkeen. Pieni varren vuoto voidaan korjata pienellä tiivistesäädöllä. Sisällytä liitokset ja kahvan tila tavallisille laitoksesi tarkastuskierroksille.

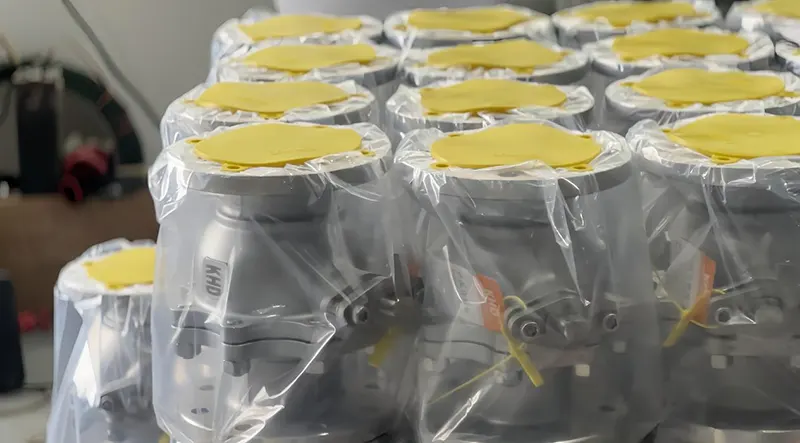

API-, ISO-, CE-sertifioituna venttiilivalmistajana jokainen yksikkö läpäisee painetestin, vuototestin ja visuaalisen tarkastuksen ennen lähettämistä. Täydellinen laadunvalvontatyömme kattaa raaka-aineiden saapumisen tarkistuksen, tarkkuuskoneistuksen valmiin tuotteen validoinnin kautta. Materiaalitestitodistukset voidaan toimittaa tarjousten jättämiseen ja ulkomaisten projektien hyväksymiseen.

Joustava OEM- ja ODM-palvelu on käytettävissä: materiaalin säätö, erikoismitoitus, pinnan viimeistely, logokaiverrus ja mukautetun kunnon optimointi ovat kaikki tuettuja. Joustava MOQ mahdollistaa pieniä näytekokeita sekä massatilauksia suuria projekteja varten.

Ruostumattomasta teräksestä valmistetut manuaaliset palloventtiilimme ovat saavuttaneet laajan markkinatunteen Kaakkois-Aasiassa, Lähi-idässä, Afrikassa, Euroopassa ja muualla. Tasaisen kenttäsuorituskyvyn ja todistetun pitkän aikavälin kestävyyden ansiosta olemme rakentaneet vankan pitkäaikaisen kumppanuuden jakelijoiden, suunnitteluurakoitsijoiden ja päätelaitosten operaattorien kanssa maailmanlaajuisesti. Tarvitsetpa sitten luotettavia yksiköitä meneillään oleviin projekteihin tai säännölliseen varaston täydennykseen, ota rohkeasti yhteyttä tiimiimme. Olemme valmiita jakamaan täydelliset tekniset tiedot ja kilpailukykyiset tarjoukset, jotka on räätälöity todellisiin tarpeisiisi.
