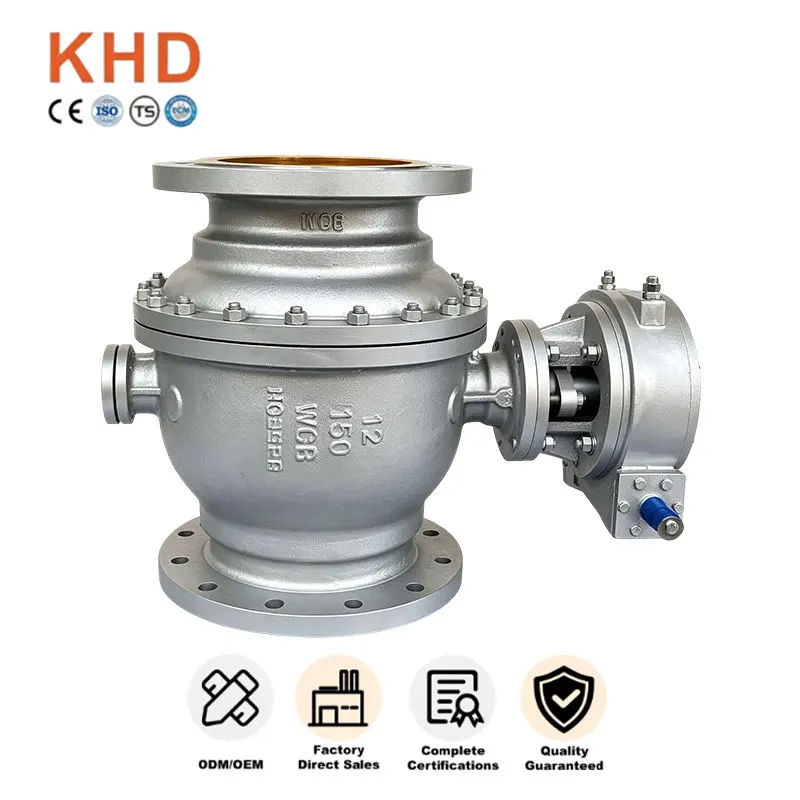

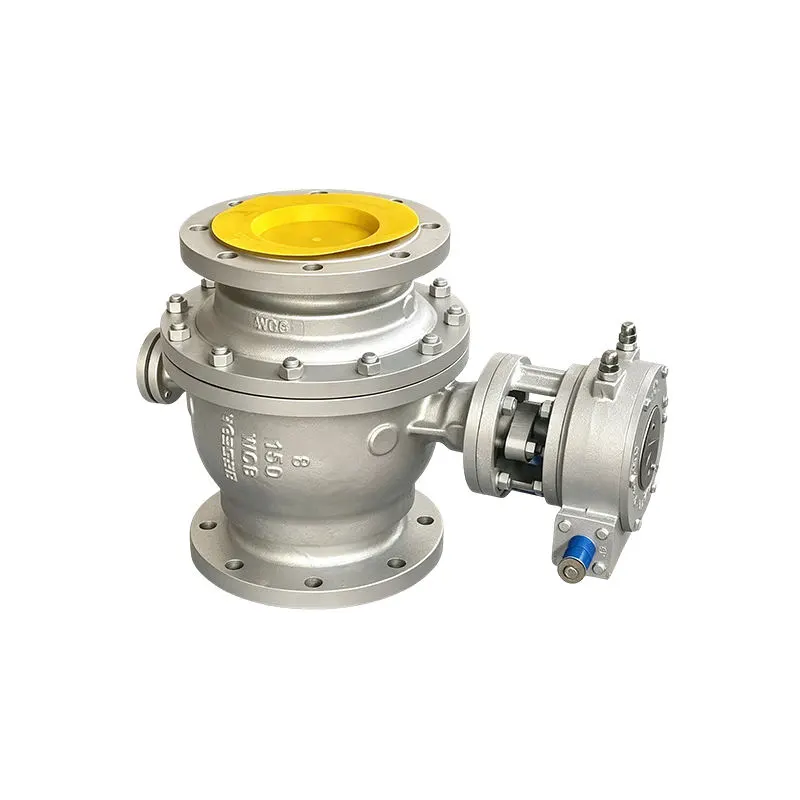

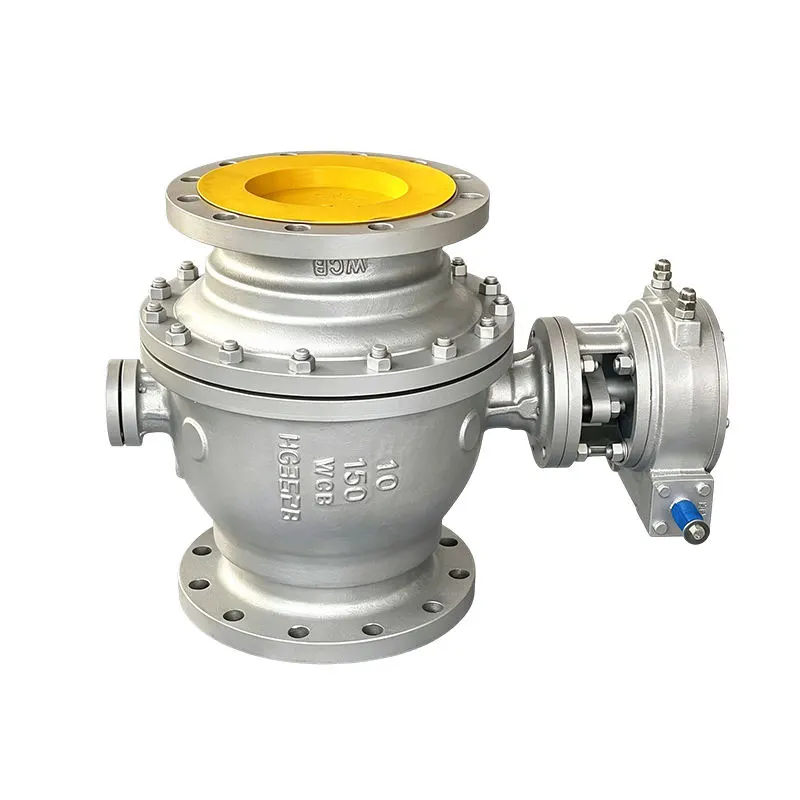

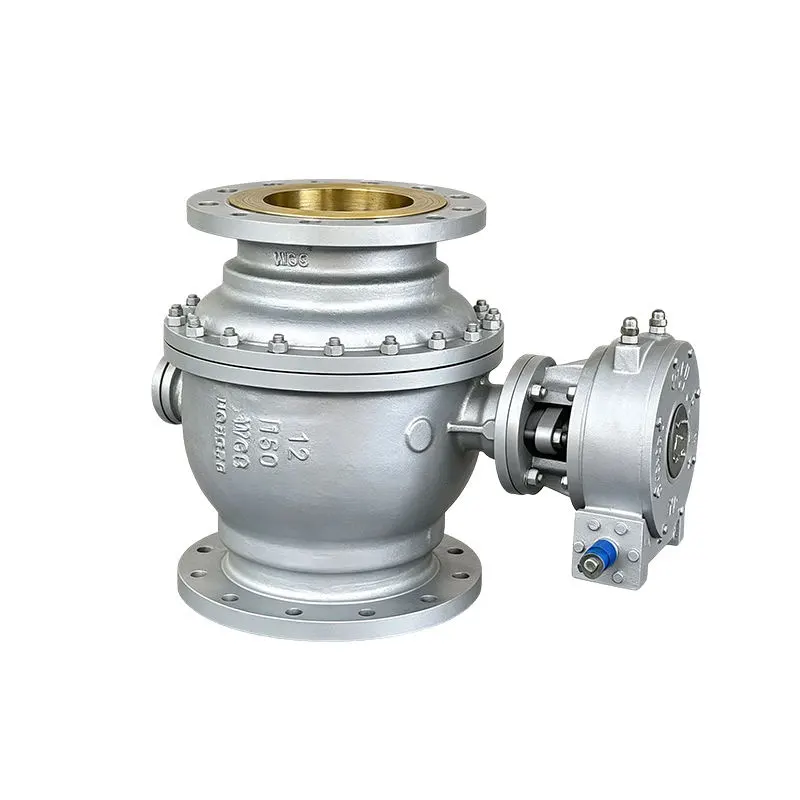

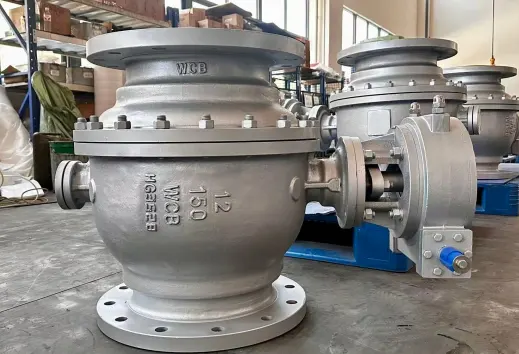

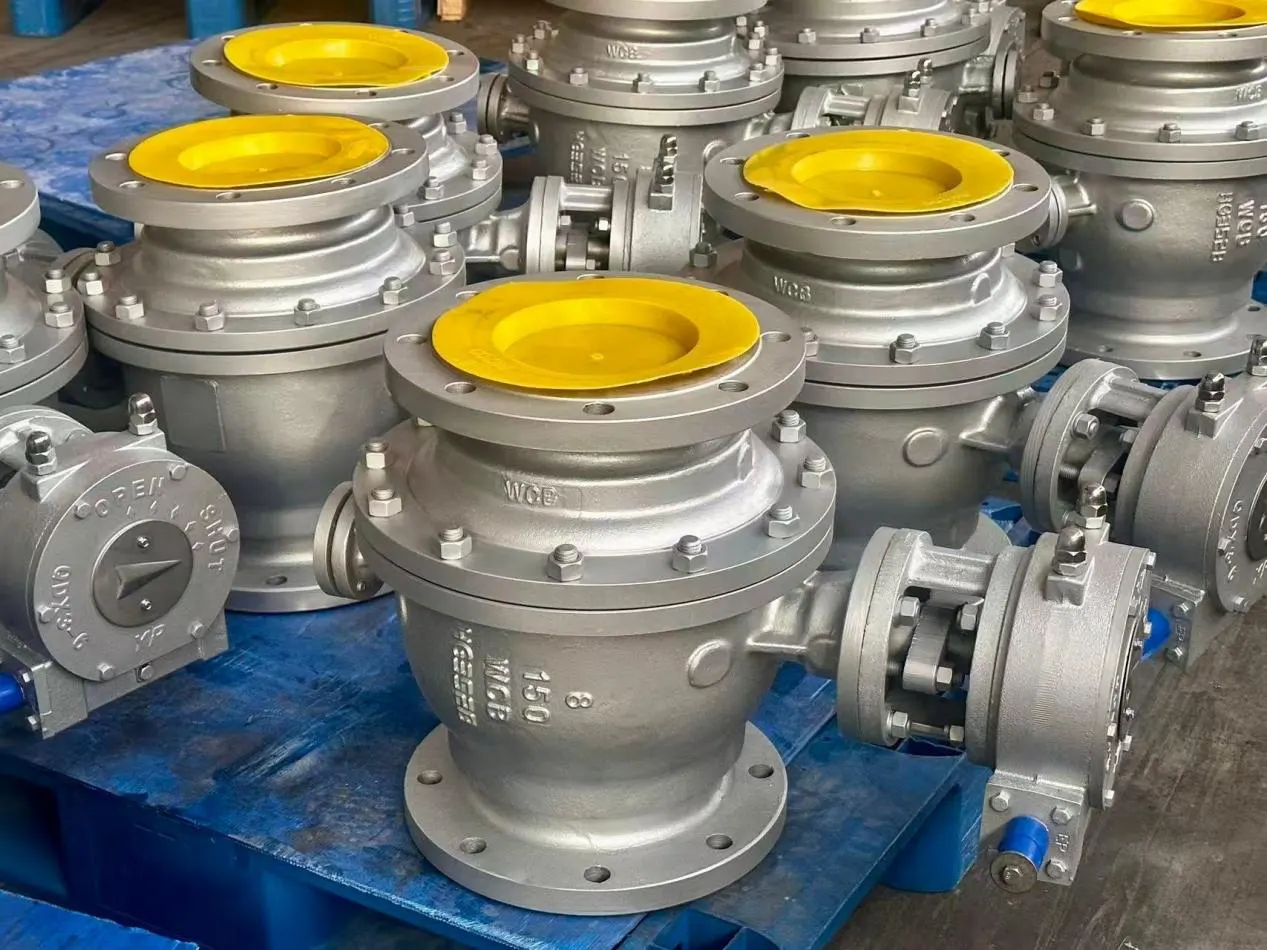

WCB hiiliteräksinen kiinteä palloventtiili

WCB Carbon Steel Fixed Ball Valve on Huadu Valve Groupin valmistama raskaaseen käyttöön tarkoitettu teollisuusventtiili, joka on rakennettu putkistojen eristämiseen ja virtauksen säätelyyn. Siinä on kiinteä pallorakenne ja A216 WCB-hiiliteräsmateriaali, joka sopii hyvin korkeapaineisiin kriittisiin putkistojen työolosuhteisiin.

Tämä teollisuusventtiili toimii luotettavasti jatkuvassa korkeapainekäytössä ja pitkän toimintajakson aikana, ja se valitaan laajasti projekteihin, joissa tiivistysturvallisuus ja pitkä käyttöikä ovat keskeisiä vaatimuksia.

Raaka-aine- ja rakenneedut

Premium A216 WCB hiiliteräsrunko

WCB-hiiliteräksinen kiinteä kuulaventtiili on valettu A216 WCB-hiiliteräksestä, mikä tuo seuraavat keskeiset edut:

-Suuri mekaaninen lujuus ja erinomainen iskunkestävyys

-Hyvä lämpötilan sopeutuvuus painepiikkiä ja vesivasaraa vastaan

- Riittävä seinämäpaksuus korkeapaineluokan palveluun

-Jäykkä valutarkastus sisäisten ja pintavikojen poistamiseksi

Tukiin asennettu kiinteä kuularakenne

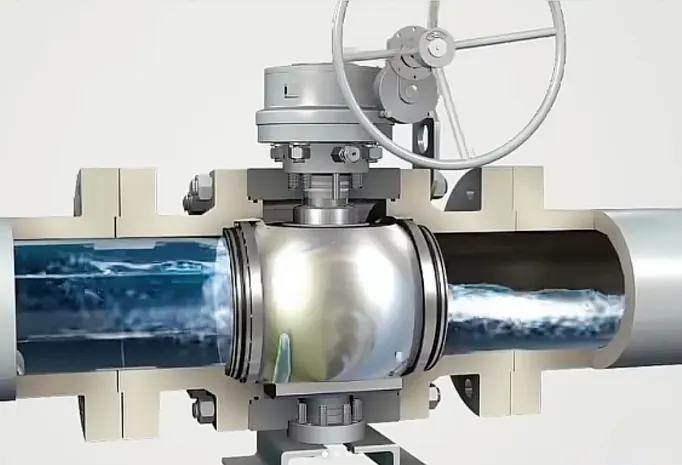

Poikkeaa tavallisista kelluvista palloventtiileistä, kiinteä pallorakenne siirtää suurimman osan putkilinjan painekuormasta ylempään ja alempaan tukiakseleihin. Pallo pysyy lukittuna, joten venttiilin istukat kestävät vain minimaalisen kosketusvoiman. Se vähentää huomattavasti istuimen hankausta jopa toistuvilla auki-sulkemisjaksoilla jatkuvassa korkeassa paineessa. Vakaa kaksisuuntainen tiivistys estää vuodot paineen suunnasta riippumatta, mikä parantaa järjestelmän turvallisuutta kriittisissä prosessisilmukoissa.

Optimoitu tiivistys ja turvallisuusrakenne

Jousikuormitteinen kelluva istuinkokoonpano on varustettu tälle WCB:n hiiliteräksiselle kiinteälle palloventtiilille. Sisäänrakennetut jouset kompensoivat pientä kulumista tuhansien toimintojen jälkeen ja ylläpitävät tiukan sulkutehon. Vakiovarsi toimii vakiona äkillisiä painepiikkejä vastaan. Monikerroksinen grafiittipakkaus minimoi hajapäästöt varren rakojen ympäriltä. Kaikki tiivistyskomponentit on sovitettu erityisesti korkeapaineisiin ja keskilämpöisiin työaineisiin yleisten varaosien sijaan.

Keskeiset attribuutit

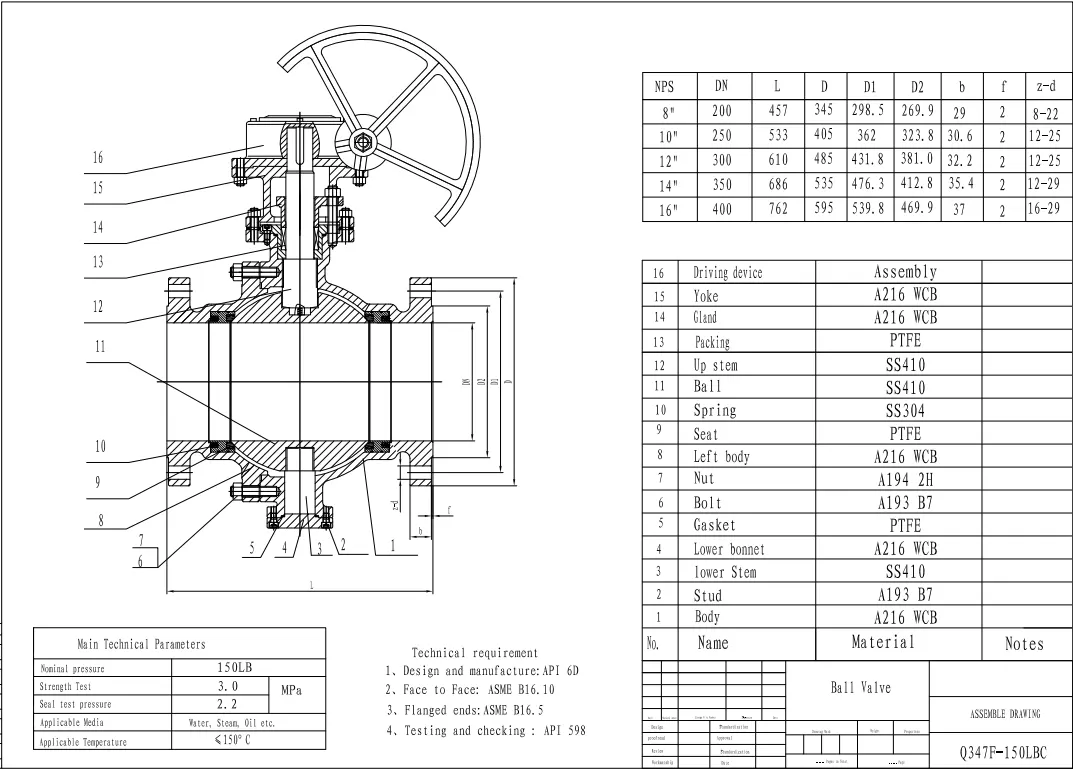

Tekniset tiedot

Vakioparametrit

Koko: DN50-DN1200

Paineluokitus: Class150-Class 2500

Materiaali: A216 WCB hiiliteräs

Rakenne: Tappiin asennettu kiinteä palloventtiili

Lämpötila-alue: -29 ℃ ~ 425 ℃

Valmistusprosessi

WCB:n hiiliteräksinen kiinteä palloventtiili käy läpi:

- Hyväksytty A216 WCB-valutuotanto

- Lämpökäsittely vakaan materiaalin omaisuuden saamiseksi

- CNC-tarkkuustyöstö pintojen tiivistämiseen

- Asennus yhteensopivilla tiiviste- ja toimilaitekomponenteilla

Suorituskykyominaisuudet

- Vähän kulunut nivelrakenne säännölliseen pyöräilyyn

- Luotettava kaksisuuntainen tiivis sulku

- Alhainen istuinvikaprosentti jatkuvassa korkeassa putkilinjassa

- Yhteensopiva useiden toimilaitevaihtoehtojen kanssa: manuaalinen vaihteisto, pneumaattinen, sähköinen

- Suunniteltu täysin auki/täysin sulkeutuvaan eristyspalveluun

Sovellusalueet

Öljy- ja kaasuteollisuus

WCB:n hiiliteräksistä kiinteää palloventtiiliä käytetään laajasti:

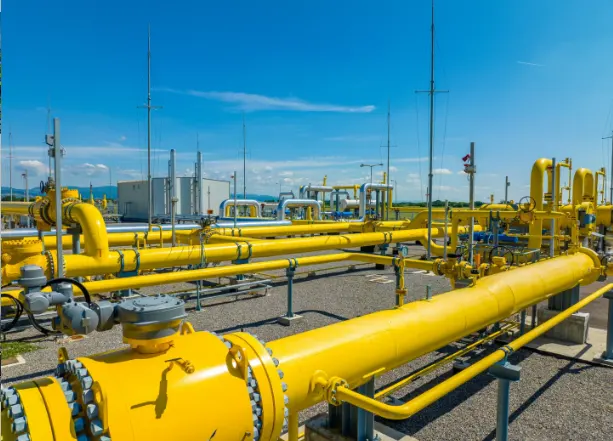

- Maakaasun siirtopääputket

- Öljynjalostamon prosessilinjat

- Raakaöljyn siirtolaitteet

- Kaasunkeräysaseman putkistot

Petrokemian teollisuus

- Korkeapaineiset petrokemian prosessisilmukat

- Prosessiyksiköiden pääeristysputket

- Keskilämpöiset ei-syövyttävät ja lievästi syövyttävät nestepiirit

Voimateollisuus

- Voimalaitoksen pääprosessin putkistot

- Raskaat teollisuuslaitosten silmukkajärjestelmät

Yleiset teollisuusprojektit

- Uudet EPC-projektin paketit

- Olemassa olevat putkistojen saneeraus- ja jälkiasennustyöt

- Teollisuuskohteet, joissa kunnossapito on vaikeaa ja turvallisuusvaatimukset ovat korkeat

Laadunvalvonta ja projektihankintojen tuki

Sertifioituna venttiilivalmistajana, jolla on ISO-, CE- ja API-sertifikaatit, jokainen WCB-hiiliteräksinen kiinteä palloventtiili käy läpi täydelliset tehdastestit ennen toimitusta, mukaan lukien hydrostaattinen kuoritesti, istukan tiivistystesti ja mittatarkastus. Täysikappaletestaus toteutetaan raskaille suurikokoisille venttiileille ilman näytteenottotarkastusta. Raaka-aineiden tarkastus, valutarkastus, kokoonpanon valvonta ja valmiiden venttiilien testaus käyvät läpi koko tuotannon työnkulun. Materiaalitestitodistukset ja tarkastusraportit voidaan toimittaa tarjousten jättämistä ja paikan hyväksymistä varten.

Joustavia konfigurointivaihtoehtoja on saatavana paikan päällä työskentelyolosuhteiden mukaan, ja ne kattavat vaihtelevat paineluokat, tiivistemateriaalien yhdistelmät ja useat käyttötilat. Joustava MOQ tukee näytetestausta, pienten erien varastotoimituksia ja suuria massaprojektitilauksia. Huadu Valve Groupin WCB-kiinteitä palloventtiilejä viedään maailmanlaajuisesti ja ne saavat toistuvia tilauksia maailmanlaajuisilta teollisuusasiakkailta.

Miten istuin ja varren tiiviste on rakennettu kestämään todellista käyttöä?

Käytämme tässä kiinteässä palloventtiilissä jousikuormitteista kelluvaa istuinta. Sisäiset jouset pitävät istuimen painettuna pallon pintaa vasten. Kun pientä kulumista tapahtuu tuhansien toimintojen jälkeen, jouset voivat kompensoida pieniä rakoja ja säilyttää hyvän tiivistyskyvyn ajan myötä. Puhallusta estävä varsirakenne on sisäänrakennettu vakioturvaominaisuus. Odottamattomissa putkilinjan painepiikissä se estää vartta puhaltamasta ulos. Monikerroksinen grafiittitiiviste on sovitettu varren tiivistämiseen, jotta pienet hajapäästöt estetään varren raon ympäriltä. Nämä tiivisteosat eivät ole yleisiä halpoja varaosia; ne valitaan vastaamaan korkean paineen ja keskilämpötilan työolosuhteita.
